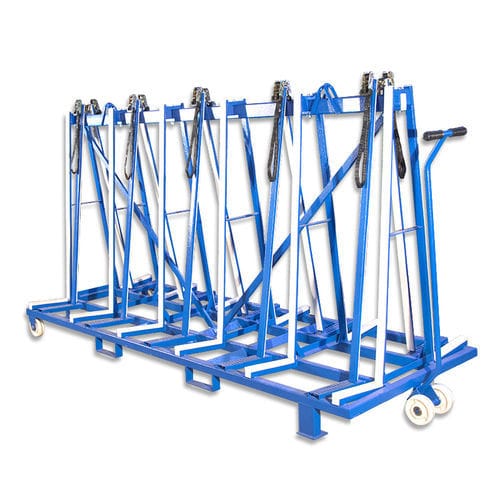

Стойка для разгрузочно-погрузочных работ TF3050

Общая информация
Транспортировочная рама TF3050 предназначена для перевозки фарфоровых плит и других длинных, низких и средних по высоте плит. Рама поставляется с порошковым покрытием; по запросу возможна горячая оцинковка. TF3050 оснащена запорными планками и стяжными лентами с храповым механизмом для фиксации грузов, а также приемными проушинами для погрузчика и точками подвеса для крана.

Характеристики

• Рамы поставляются с предварительно установленными болтами для быстрой сборки.
• Простая сборка и разборка на месте эксплуатации.
• Стабильная конструкция, минимизирующая риск опрокидывания плит.
• Плиты размещаются на заменяемых резиновых профилях и фиксируются шестью запорными планками и стяжными лентами.
• Два точки подвеса для мостового крана.
• Две диагональные распорки для жесткости конструкции.
• Встроенные приемы для погрузчика на двух длинных сторонах для безопасного подъема.
• Заменяемая белая резина на основании и стойках для предотвращения следов и царапин.
• Рычаг с противовесом и колесами обеспечивает ручное перемещение даже в загруженном состоянии.
• Рычаг может использоваться для поддомкрачивания загруженной рамы и опускания опорных ног, когда колеса не требуются.
• Порошковое покрытие обеспечивает защиту поверхности; оцинковка возможна по запросу.

Опции
Рамы могут быть оцинкованы горячим способом и отделаны по запросу.

Примечание
Опорные ноги должны быть опущены, когда загруженная рама транспортируется на грузовике.

Технические характеристики (Метрические | Империал)
Ширина базы для хранения плит на каждой стороне: 268 мм | 10.6"
Длина: 3050 мм | 120"
Ремни на каждой стороне: 5 шт. | 5 pcs
Допустимая рабочая нагрузка на одну сторону: 1250 kg | 2,756 lb
Общая допустимая рабочая нагрузка на колесах: 2500 kg | 5,511 lb
Чистый вес рамы (всего): 239 kg | 527 lb
Чистый вес рукояти с колесом: 8.7 kg | 19 lb
Чистый вес рамы без рукояти: 230.3 kg | 508 lb
Брутто (упаковано): 245 kg | 540 lb
Габариты упаковки: L 3050 x W 1120 x H 430 mm | L 120" x W 44" x H 16.9"

Технические данные

• Модель: TF3050
• Предназначено для: фарфоровых плит и других длинных, низких и средних по высоте плит
• Отделка: порошковое покрытие (по запросу — горячее цинкование)
• Крепление груза: шесть запорных планок и стяжные ленты; заменяемые резиновые профили
• Подъём погрузчиком: встроенные приёмы на двух длинных сторонах
• Подъём краном: 2 точки подвеса для мостового крана
• Подвижность: рычаг с противовесом и колесами; поддомкративание/опускание опорных ног при ненадобности колес
• Допустимая рабочая нагрузка на одну сторону: 1250 kg
• Общая допустимая рабочая нагрузка на колесах: 2500 kg
• Чистый вес (рама всего): 239 kg; чистый вес без рукояти: 230.3 kg
• Чистый вес рукояти с колесом: 8.7 kg
• Брутто (упаковано): 245 kg
• Габариты упаковки: L 3050 x W 1120 x H 430 mm
