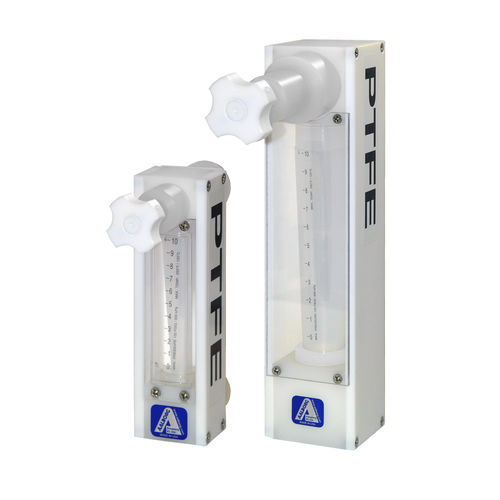

Расходомер с поплавком L series

объемныйдля водыдля коррозионного вещества

прочные тефлоновые расходомеры модели L предлагают решения для измерения низкого и среднего диапазона расхода Особенности конструкции химически инертные компоненты, изготовленные из PTFE и PCTFE конструктивно жесткая рама индивидуальные испытания на герметичность Описание Воплощая в себе принципы традиционной ротаметрической технологии измерения расхода, эти прочные расходомеры из ПТФЭ предлагают решения для измерения низкого и среднего диапазона расхода высокоагрессивных или сверхчистых жидкостей. Расходомеры модели L изготовлены из инертных материалов, таких как PTFE и PCTFE. Конструкция представляет собой уникальное сочетание прочной механически жесткой рамы и химически инертных смачиваемых частей. Расходомеры также устойчивы к воздействию внешних агрессивных сред. Для защиты персонала каждый расходомер поставляется с защитным экраном. Расходомеры переменной площади (ротаметры) поставляются как со встроенными игольчатыми клапанами, так и без них, с возможностью крепления на панели с помощью гаек. ПРИНЦИП РАБОТЫ Цилиндрический поплавок, свободно перемещающийся внутри конической проточной трубки, является измерительным элементом расходомеров PTFE. Прозрачная трубка устанавливается вертикально в потоке жидкости. При движении потока поплавок перемещается вверх внутри трубки. Площадь между поплавком и внутренним диаметром трубки постепенно увеличивается с увеличением расхода, и, соответственно, давление, поднимающее поплавок, уменьшается до тех пор, пока вес поплавка и его плавучая сила не придут в равновесие. При равновесии верхняя часть поплавка совпадает с градуировкой шкалы на трубке, обозначающей дискретную скорость потока.
