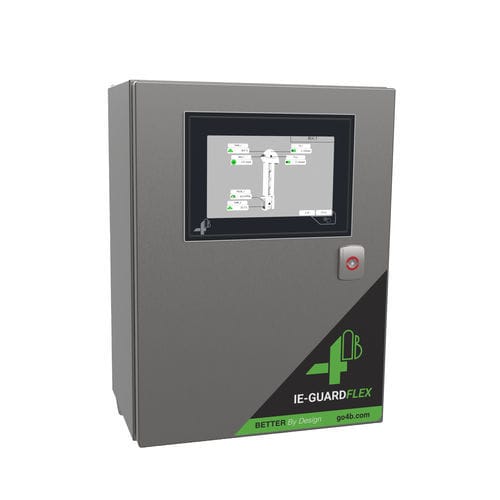

Устройство управления с индикатором IE-GuardFlex

визуализации данных технологического процесса и изготовлениязапуск остановки машинырешение для мониторинга угроз

IE-GuardFlex служит центральным блоком управления для распределенного решения 4B по мониторингу опасностей (DHMS). Используя технологию промышленного Ethernet, он подключается к многочисленным датчикам, установленным на машинах, и контролирует их через ведущие узлы IE-Nodes компании 4B. Система IE-GuardFlex поддерживает несколько машин, узлов IE-Nodes и датчиков, а также напрямую взаимодействует с MCC машин для инициирования контролируемой остановки при обнаружении опасного состояния. Обычно расположенная в "безопасной зоне" завода MCC и пылевой опасности, система IE-GuardFlex подключается через промышленный Ethernet (кабель CAT6) к узлам IE-Nodes, распределенным по контролируемым машинам в "опасной зоне" Эти машины могут включать ковшовые элеваторы, закрытые конвейеры, открытые конвейеры, цепные конвейеры и роликовые стенды. К локальным узлам IE-Nodes подключаются различные датчики контроля опасности 4B, отслеживающие такие условия, как проскальзывание ленты (SlipSwitch, Milli-Speed), несоосность ленты (TouchSwitch, Bulldog), температура подшипников (ADB, Milli-Temp), вибрация (Milli-Vib) и засорение желоба (Binswitch). Инженер завода может начать процесс поиска узлов с помощью интуитивно понятного графического интерфейса на 7-дюймовом цветном сенсорном дисплее. Найденные узлы могут быть сконфигурированы, а датчики назначены на определенные пользователем машины. Система допускает 3-ступенчатую конфигурацию ALARM/STOP для каждого датчика, с выходными реле, назначенными для условий ALARM и/или STOP для каждого датчика или машины. Кроме того, общие выходные реле ALARM и STOP указывают, присутствует ли состояние тревоги или остановки на всех подключенных датчиках.
