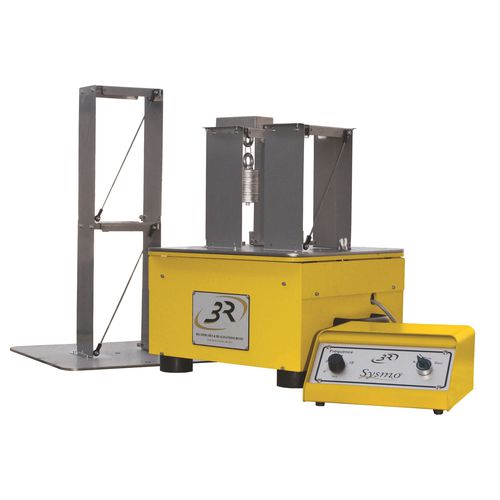

Сейсмический датчик SYSMO

Образовательные инструменты : Чтобы учащиеся понимали связь между частотой сеймов и их опасностью. Изучение сложных инженерно-строительных конструкций имеет важное значение для обеспечения безопасности и долговечности работ. Данный испытательный стенд позволяет исследовать несколько технических решений, позволяющих вывести на проектную линию конструкции, подверженные сейсмическим колебаниям: система заданной массы, усиление конструкции, высота, неопреновые опоры. Глушильный лифт позволяет визуализировать влияние стресса на различные углы возбуждения. Съемные элементы конструкции позволяют визуализировать их эффективность в борьбе с эффектом сейма. Спецификации: Тяжелая рама, механически сваренный лакированный лист, установленный на антивибрационных блоках Качающаяся плита на пружинных столбах, с индексируемой вращающейся плитой Экскаватор с регулируемой частотой от 0 до 20 Гц, ход 2 мм Различные конструкции в листовой форме, представляющие здание, с его полами, стойками, подвеской, маятниковой массой и съемными скобами Панель управления с размыкающим выключателем, вкл/выкл, регулировка частоты (от 0 до 20 Гц) Питание 230В 50Гц 0,25 кВт Размеры : Д= 400 х л= 400 х в час= 220 мм Вес: около 40 кг Вариант: Приборостроение УСТРОЙСТВО ИЗМЕРЕНИЯ И ОТОБРАЖЕНИЯ УСКОРЕНИЙ НА СТРУКТУРЕ, ПОДВЕРЖЕННОЙ СЕЙСМИЧЕСКОЙ НАГРУЗКЕ, В ТОМ ЧИСЛЕ : Два трехосных акселерометра +/-30м/с² (3g) в металлических корпусах, которые должны быть зафиксированы в двух точках конструкции Источник питания и упаковочная коробка до 4 датчиков, 8 USB выходов Просмотр программного обеспечения для ПК (не входит в комплект поставки) (виртуальный прибор, разработанный на платформе National Instrument Labview), позволяющий сравнивать сигналы акселерометров, проводить измерения, конфронтировать измерения и теорию ...
