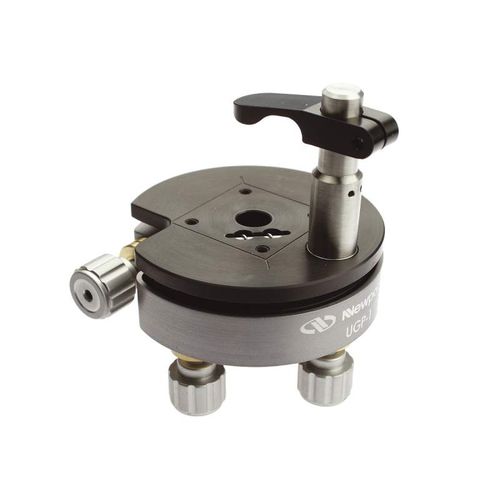

Координатный стол наклона ULTIMA® G

линейныйпоступательного перемещенияротационный

Наклонный карданный кронштейн серии ULTIMA® G обеспечивает регулировку наклона по трем осям и включает запатентованный механизм Newport для обеспечения истинно карданного движения. -3 оси наклона с истинным позиционированием по кардану -Адаптеры для кубической, прямоугольной и сферической оптики -Блокируемые регулировочные винты 100 TPI Особенности Карданная конструкция минимизирует перемещение луча Это кардановое крепление имеет оси вращения, которые пересекаются в центре отражающей поверхности оптики, что устраняет нежелательное линейное перемещение луча во время регулировки. Это особенно важно, когда вы не хотите удлинять или укорачивать длину оптического пути после юстировки. Эта прецизионная монтировка обеспечивает центр вращения, расположенный на 0,5 дюйма (12,7 мм) выше поверхности монтировки. Третья вращающаяся ось рысканья обеспечивает точность регулировки в диапазоне ±5°, что делает UGP-1 идеальным решением для точной юстировки оптики или призм со светоделием 1 дюйм (25,4 мм). Крепление оптического столба Крепление UGP-1 имеет зазорное отверстие под резьбу 8-32 или M4 для крепления к оптической стойке. Для оптимальной устойчивости рекомендуется устанавливать на оптические стойки серии PS, как показано на рисунке. Модель UGP-1 (оптический пьедестал PS-2 в комплект не входит) Встроенный механизм блокировки Каждой осью управляет блокируемый высокоточный регулировочный винт со 100 tpi. Алюминиевые ручки имеют шестигранную головку для дополнительного использования с шестигранным ключом 5/64 (M2), что обеспечивает повышенную чувствительность к положению. Встроенный регулируемый зажимной рычаг обеспечивает надежное крепление оптики. Крепите не только призмы С помощью адаптеров UGP-KIT вы можете устанавливать на монтировку UGP-1 прямоугольную оптику, сферическую оптику и призмы размером менее 1/2 дюйма.
