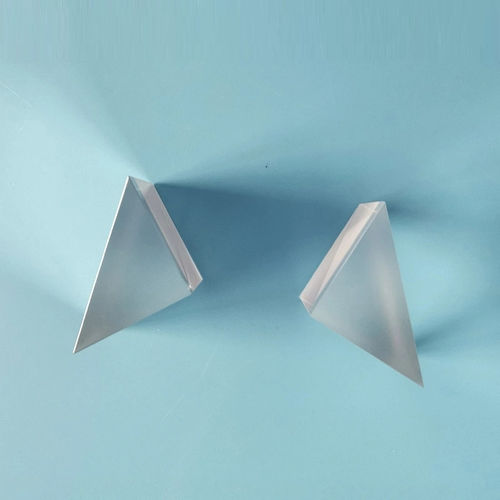

Оптическая призма с прямым углом ZLY493

треугольнаяиз стекла

Оптическая призма - это прозрачный геометрический оптический объект, имеющий по крайней мере две полированные плоскости, наклоненные друг к другу. Свет проникает с одной стороны плоскости и отражается или преломляется при прохождении через внутреннюю часть. Призмы Dove - это призмы с прямым углом наклона, у которых удалена верхняя часть. Их можно использовать для инверсии изображения. На сторону, от которой отражается свет, может быть нанесено покрытие для оптического зондирования. Прямоугольные призмы с крышей из оптического стекла обычно используются для биноклей или когда требуется отклонение изображения под прямым углом. Изображение отклоняется слева направо, а не сверху вниз. Пятиугольная призма с крышей отклоняет луч на 90 градусов, не отклоняя его слева направо или сверху вниз. Выходной луч, генерируемый ромбовидной призмой, смещен относительно входного луча, но не меняет направления луча и не переворачивает изображение. Призмы Porro (независимой или более высокой конфигурации) обычно используются для изменения направления изображения. Они обычно используются в качестве эректоров в оптических приборах с ограниченным пространством, таких как бинокли, телескопы и микроскопы. Объем системы porro зависит от того, по скольким осям необходимо изменять изображение. Интересным применением анаморфотной призмы является изменение размера падающего луча. Это полностью обусловлено геометрией призмы (например, углом между падающей поверхностью и преломляющей поверхностью), а не фокусирующим элементом или коллимационным эффектом в объективе. Анаморфотные светоделители из оптического стекла обычно располагаются парами, чтобы световой луч распространялся вдоль оптической оси.
