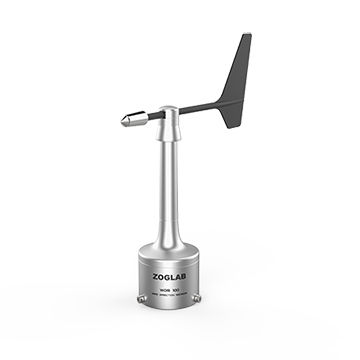

Датчик направления ветра WDS100 использует новую конструкцию магнитной индукции для определения угла направления ветра. Максимальный допуск составляет ± 3 °, а выходной сигнал может быть напрямую подключен к системе сбора данных через RS485, или 7-битный код Грея, или 0 ~ 5V аналоговый выход. Он может быть широко использован в метеорологии, океане, окружающей среде, аэропорту, порту, сельском хозяйстве, транспорте и других областях.
WDS100 имеет компактную и изысканную форму, оснащен прочным ветровым флюгером, уникальной конструкцией аэроконуса и эффективным методом нагрева, подходит для всех видов суровых условий.
Стартовый порог: < 0,5 м/с
Характерная передаточная функция: Выход A=0.2815xB в коде Грея (A = угловое значение, B = двоичный код)
Аналоговый выход A=0.072xU (A = значение угла, U = аналоговое значение напряжения [мВ])
Точность: Лучше ± 2 ° (RS485)
Лучше ± 3 ° (7-битный выходной код Грея)
Лучше ± 2 ° (аналоговый выход 0-5 В)
Разрешение: ± 0,35 ° (RS485)
± 2,81 ° (7-битный код серого)
± 1,00 ° (аналоговый выход 0~5 В)
Внешний диаметр мачты монтажного столба: 50мм/52мм
Рабочая мощность: Uin=5~24В постоянного тока
20мА (типовое значение)
Мощность нагрева: 12VDC 1A (номинальное значение)
Выходной уровень серого кода: Высокое состояние ≈ Uin-0,4 В
Низкое состояние <0,7 В
Рабочая температура при нагреве: -50~55 °C (-58~131 °F)
Температура хранения: -60 ~70 °C (-76 ~158 °F)
Материал: Корпус: Алюминиевый сплав Лопасть ветра: Черный нейлон из стекловолокна
Размеры: 296 (h) × 252 (L) мм
Радиус размаха флюгера: 172 мм
Вес: 500 г
---
