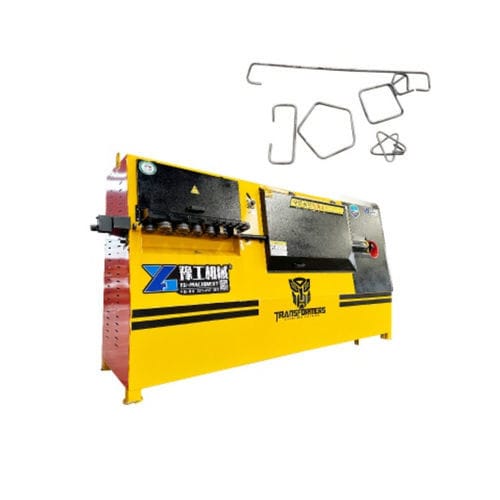

Станок для гибки хомутов с ЧПУ YG Machinery — автоматизированное решение для преобразования бухт арматуры в широкий спектр форм хомутов. Интегрирует сервоуправление, цифровое правление, гидравлическую резку и промышленный CNC-контроллер для точного и высокоскоростного производства в строительстве и на заводах сборного железобетона.

Основные характеристики и принцип работы

• Ротационная система правки в клетке, цифровая подача, гидравлическая резка и гидравлический многоголовочный блок гибки, приводимый в действие проверенным серво-контроллером.
• Точная правка: автоматически регулируемые горизонтальные и вертикальные правящие ролики и четыре комплекта серво-приводных тянущих роликов для высокоточечной правки бухт арматуры.
• Эффективное гибка и резка: независимый серводвигатель приводит в движение гибочный рычаг для высокоскоростного вращения и втягивания; скользящий резак обеспечивает быструю резку с низким износом, подходит для обработки мелких хомутов.
• Интеллектуальное управление и хранение: промышленный CNC-контроллер с сенсорным экраном поддерживает запись до 60 углов гибки и несколько шаблонов (квадратные, прямоугольные, круглые, сложные многогранные хомуты).
• Встроенная диагностика контролирует износ ключевых компонентов и помогает в планировании обслуживания.

Области применения

• Высотное строительство: массовое производство стандартных и кастомных хомутов для балок и колонн.
• Инфраструктурные проекты: автомагистрали, мосты ЖД, туннели — где требуются высокие показатели точности гибки арматурных элементов.
• Фабрики сборных конструкций: партиями производство каркасов арматуры для сборных элементов.
• Производство тяжёлых стальных конструкций: технологические процессы, требующие точного серво-контроля для операций с балками/профилями.

Ключевые преимущества

• Повышенная производительность: одна машина может заменить нескольких квалифицированных рабочих; управление одним оператором снижает потребность в персонале.
• Высокая точность: сервоуправление обеспечивает стабильную длину и угловую точность для непрерывного производства.
• Удобство обслуживания: закрытая конструкция, смазка методом разбрызгивания зубчатых колес и диагностические функции продлевают срок службы и упрощают обслуживание.
• Универсальность по материалам: поддерживает холоднокатаную и горячекатаную арматуру для различных строительных применений.

Параметры (таблица)
Model | YG-1 | YG-2 | YG-3 | YG-4
Single wire (mm) | Round steel 4-10 mm; Deformed steel bar 4-8 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm
Double wire (mm) | Round steel 4-6 mm; Deformed steel bar 4-6 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm
Max bending angle | ±180° | ±180° | ±180° | ±180°
Center pin diameter | 16, 18, 20 | 16, 18, 20 | / | 16, 18, 20
Maximum towing speed | 60 m/min | 60 m/min | 110 m/min | 110 m/min
Maximum bending speed | 800°/sec | 800°/sec | 1000°/sec | 800°/sec
Machine size | 2600×800×1700 mm | 3280×1000×1700 mm | 3850×1200×2200 mm | 3660×1110×1700 mm
Device color | Yellow (customized) | Yellow (customized) | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2 | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa | / | ≥0.8 MPa
Total Power | 14 kW | 20 kW | 32 kW | 23.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1° | ±1° | ±1°
Average power | 4.5 kW/h | 5 kW/h | 5 kW/h | 5 kW/h
Total weight | 1150 kg | 1350 kg | 2200 kg | 1550 kg

Model | YG-5-14S | YG-5-16S
Single wire (mm) | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 5-18 mm; Deformed steel bar 5-16 mm
Double wire (mm) | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm
Max bending angle | ±180° | ±180°
Maximum towing speed | 110 m/min | 110 m/min
Maximum bending speed | 1000°/sec | 1000°/sec
Machine size | 3850×1200×2200 mm | 4400×1500×2100 mm
Device color | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa
Total Power | 32 kW | 52.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1°
Average power | 5 kW/h | 12 kW/h
Total weight | 2200 kg | 3000 kg

Характеристики / Технические спецификации

• Название серии: YG series (модели: YG-1, YG-2, YG-3, YG-4, YG-5-14S, YG-5-16S).
• Возможность гибки (одинарный провод): примерно от 4 мм до 18 мм в зависимости от модели; см. таблицу для диапазонов рифленой арматуры.
• Возможность двойной проводки: до 14 мм в зависимости от модели.
• Максимальный угол гибки: ±180° для перечисленных моделей.
• Максимальная скорость подачи: до 110 м/мин в зависимости от модели.
• Максимальная скорость гибки: до 1000°/сек (в зависимости от модели).
• Точность длины: ±1 мм; Точность угла: ±1°.
• Диапазон общей мощности: 14 kW до 52.5 kW в зависимости от модели.
• Рабочий температурный диапазон: -5°C до 40°C.
• Типичные массы машин: 1 150 кг до 3 000 кг в зависимости от модели.
