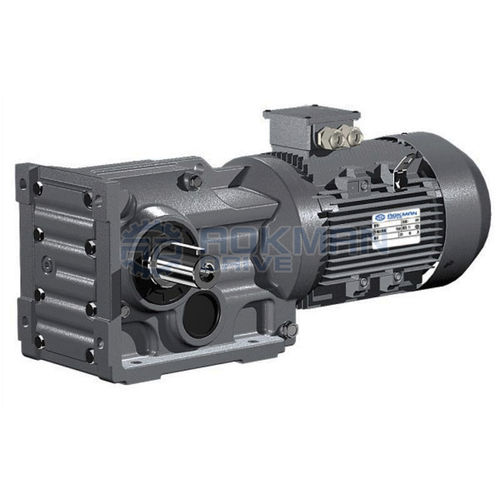

Мотор-редуктор с конической передачей K Series

ACс винтовой зубчатой передачейкоаксиальный

Двигатели с цилиндрическим конусом редуктора серии K Номинальная мощность: 0,18 кВт~200 кВт Макс. Крутящий момент: до 50000N.m Расположение редуктора: Шестерни с закалёнными геликоидальными зубьями Положение валов: Прямой угол Соотношение: 5.36~178.37 Форма установки: Ножка, фланец, вал установленный Компоненты: 1. Жилье: Чугун 2. Шестерни: Шестерни с цилиндрическим конусом 3. Конфигурации ввода: Оснащены электродвигателями Твердотельный входной вал Фланец двигателя, нормированный МЭК 4. Применимые двигатели: Однофазный электродвигатель переменного тока, трехфазный электродвигатель переменного тока Тормозные двигатели Инверторные двигатели Многоскоростные двигатели Взрывозащищенный двигатель Роликовый двигатель 5. Конфигурации вывода: Твердотельный выходной вал Выход полого вала Модели: Серия K - навесной, сплошной выходной вал Серия KAB - на ножках, выход полого вала Серия KA - выход полого вала с призматической шпонкой Серия KF - B5 с фланцевым креплением, выход массивного вала Серия KAF - B5 с фланцем, выход полого вала Серия КАЗ - В14 с фланцем, выход полого вала Серия KAT - выходной полый вал, моментный рычаг Серия KH, KHB, KHF, KHZ - выход полого вала, стяжная муфта Серия КВ, КВБ, КВФ, КВЗ - выходной полый вал, шлицевой полый вал Серия K(KA, KF, KAF, KAB, KAZ)S - Вход твердого вала Особенности: 1. Компактная структура, модульная конструкция 2. Высокий КПД редукторов более 90% 3. Долгий срок службы 4. Многоступенчатые (2 или 3 ступени) редукторы для низкой выходной частоты вращения 5. Полый выходной вал с призматической шпонкой, стяжной муфтой, шлицевым полым валом или моментным рычагом 6. Может комбинироваться с другими типами редукторов (например, серия R, серия UDL) Установка: Ножной монтаж В5 Фланцевое крепление B14 Фланцевый Смонтированный на вал Смазка: Масляная ванна и смазка брызгами Охлаждающе: естественное охлаждение
