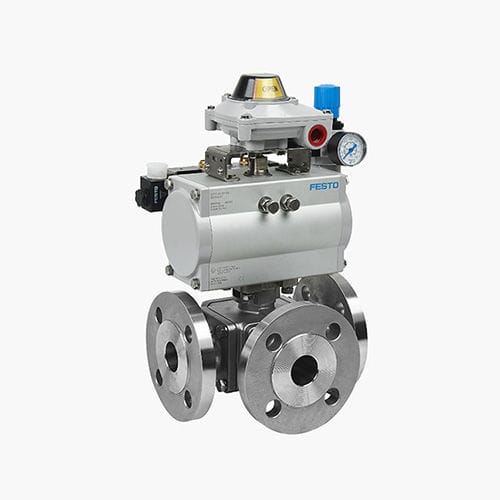

Клапан со сферическим золотником

с пневматическим управлениемдля регулировкис фланцем

Структура направленного клапана состоит из 1 корпуса клапана, 1 опоры платформы и 4 боковых крышек клапана в сочетании с фиксированным шаровым сердечником. Шаровой сердечник соединен со штоком клапана, ось может быть повернута на 90 градусов для реализации функции открытия и закрытия. Он в основном используется для переключения трубопровода, шунтирования трубопровода, а также может проектировать X-образное отверстие шарового сердечника для достижения функции реверсирования среды. Стандарты проектирования: ANSI B16.34, API608. Стандарт толщины стенки: ANSI B16.34, EN12516-3. Стандарт резьбы: ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203. Стандарт сварки муфт: ASME B16.11. Стандарт торцевой сварки встык: ASME B16.25/ISO1127/EN12627. Стандарт фланцевого конца: ASME B16.5 КЛАСС 150/300; EN1092-1; HG20592 GB/T9113; PN10-PN40; JIS B2238 10K/20K. Стандарт испытаний: API 598; EN 12266. Дизайн ANSI B16.34,API6D,BS5351,DIN3337 Материал корпуса Углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная сталь и т.д. Специальные требования NACE MR-01-75/NACE MR-01-03 Лицом к лицу ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Фланцевые концы RF, FF, RTJ ASME B16.5 КЛАСС 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Порт Полное отверстие, уменьшенное отверстие, два пути, три пути, многопортовый путь Тип шара Плавающий шар, фиксированный шар, V-образный шаровой кран, 3-ходовой шаровой кран Уплотнение седла Интегральное седло тела, седло сварное и наложенное Работа клапана Редукторные, пневматические, гидравлические, электрические приводы. По проходам, запорные устройства, удлиненный шток и т.д Пожарная безопасность API 607 4-я редакция, BS5351 Другие конструкции Антистатическая конструкция, конструкция автоматического сброса давления, конструкция аварийного впрыска смазки, дренажный клапан, антикоррозийная конструкция, антисерная конструкция и т.д
