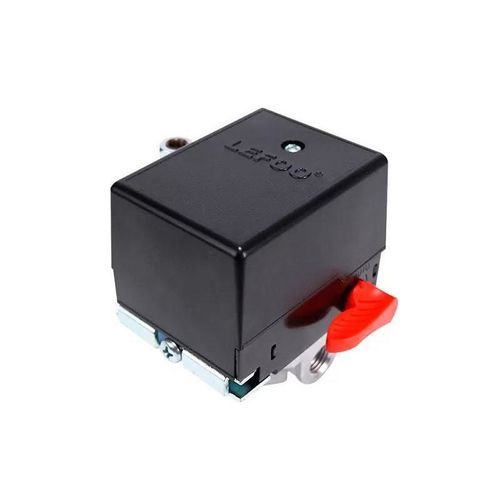

Механический прессостат LF15

дифференциальныйNFG 1/4

Обзор продукта
Реле давления серии LF15 регулирует давление в баке компрессора так, чтобы работа осуществлялась между двумя заданными значениями давления. Доступны версии с разгрузочным клапаном и без; разгрузочный клапан снижает нагрузку на двигатель при перезапуске. Опция ручки обеспечивает ручное отключение питания. Четырехходовая база упрощает установку дополнительных компонентов.

Параметры
Модель: LF15
Среда: Воздух; негорючие, безопасные, некоррозионные газы
Диапазон настройки давления: 0,3–1,2 МПа
Диапазон перепада давления: 0,15–0,45 МПа
Заводские настройки: настраиваемые по требованиям заказчика
Допуск точки настройки давления: ≤5% (рабочее давление)
Максимальное рабочее давление: 1,2 МПа
Номинальное напряжение/ток/частота: 120 VAC / 240 VAC, 26 A / 20 A, 50 Hz / 60 Hz
Режим контакта: НЗ (нормально закрытый)
Типы разъемов: Женский-1-порт, Мужской-1-порт, F/M-2-Port, Женский-4-порт
Резьбы интерфейса: NPT1/4, R1/4, G1/4 (на заказ)
Разгрузочный клапан: опционально; направление и диаметр вкладыша настраиваемы
Опции диаметра вкладыша: φ6,0 мм, φ6,4 мм, φ6,5 мм (настраиваемо)
Ручной режим: опционально (ручка отключения питания)
Рабочая температура: -20 °C до 80 °C
Испытание на выдержку напряжения: выдерживает 2500 V 1 минуту без пробоя
Ориентация установки: вертикально или горизонтально
Степень защиты: IP20

Размеры
Доступны чертежи размеров и изображения изделия с указанием габаритов для справки при установке.

Документы

• Реле давления для воздушного компрессора LF15 (PDF)
• Сертификат CSA - Реле давления LF15 (PDF)

Технические характеристики

• Модель: LF15
• Применение: контроль давления в баках компрессора между двумя заданными значениями
• Диапазон регулировки: 0,3–1,2 МПа; перепад: 0,15–0,45 МПа
• Максимальное рабочее давление: 1,2 МПа
• Электрические параметры: 120 VAC / 240 VAC, 26 A / 20 A, 50/60 Hz
• Режим контакта: НЗ
• Варианты разъемов и резьб: порты Женский/Мужской, NPT1/4, R1/4, G1/4 (на заказ)
• Опциональный разгрузочный клапан и ручной выключатель
• Рабочая температура: -20 °C до 80 °C; степень защиты IP20
• Допуск точки настройки ≤5%; испытание на выдержку напряжения 2500 V / 1 мин
