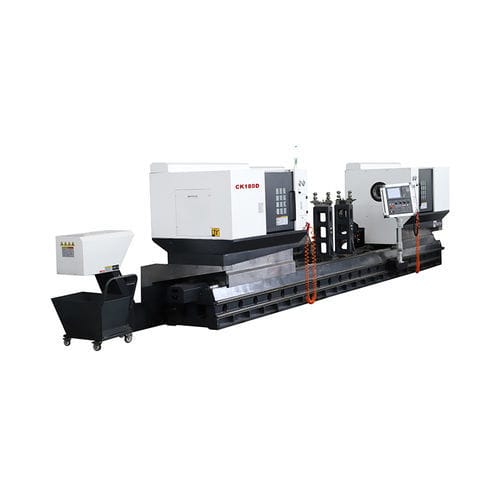

Токарный станок ЧПУ CK120D/180D2 оси4 инструментавысокой точности
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 2 оси
- Количество инструментов
- 4 инструмента
- Рабочая характеристика
- высокой точности, высокая жесткость, с высокой производительностью, высокоэффективное
- Диаметр
МИН.: 50 mm
(1,97 in)МАКС.: 180 mm
(7,09 in)- Скорость вращения
700 rpm, 1 400 rpm
(4 398,23 rad.min-1, 8 796,459 rad.min-1)- Ход Х
140 mm
(6 in)- Ход Z
140 mm, 1 200 mm
(6 in, 47 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
12 m/min, 20 m/min
- Номинальная мощность
7,5 kW, 11 kW
(10,2 hp, 15 hp)- Габаритная длина
6 800 mm, 8 000 mm
(268 in, 315 in)- Габаритная ширина
1 800 mm
(71 in)- Общая высота
1 700 mm
(67 in)
Описание
Плоская станина, соединенная с основанием станины, высокая жесткость всей машины;
Левый и правый шпиндель оснащены держателем шпинделя. Синхронный привод левого и правого держателя шпинделя.
Левый и правый компоненты имеют независимые приводные валы для автоматической загрузки и выгрузки деталей.
Артикул - Единица измерения - CK120D - CK180D
Обработка - - -
-
Диапазон зажима шпинделя - мм - Ф50~Ф120 - Ф80~Ф180
Диапазон длины заготовки - мм - 750~3000 - 800~4200
Оси X1 и X2 Макс. ход - мм - 140 - 140
Оси Z1、Z2 Макс. перемещение - мм - 600 - 600
Оси Z3、Z4 Макс. ход - мм - 1200 - 1800
Макс. диаметр зажима - мм - Ø120 - Ø180
Макс. скорость зажима шпинделя - об/мин - 1400 - 700
Подача - - - -
Быстрая подача(X1/X2) - м/мин - 20 - 20
Быстрая подача(Z1/Z2) - м/мин - 20 - 20
Быстрая подача(Z3/Z4) - м/мин - 12 - 12
Револьверная головка - - - -
Количество станций левой и правой инструментальных стоек - - 4 - - 4
Стандартный размер инструмента по наружному диаметру - мм - 25×25 - 25×25
Хвостовая бабка - - -
Диаметр левой и правой втулки задней бабки - мм - Ø80 - Ø80
Ход левой и правой втулки задней бабки - мм - Ø120 - Ø120
Конусность левой и правой втулки задней бабки - - M.T.No.4 - M.T.No.4
Ход левой и правой задней бабки - мм - 550 - 550
Прочие - - - -
Мощность двигателя левого и правого шпинделя - кВт - 7,5 - 11
Габаритные размеры (Д×Ш×Г) - мм - 6800×1800×1700 - 8000×1800×1700
Система ЧПУ - - Mitsubishi M80A - - Mitsubishi M80A
---
