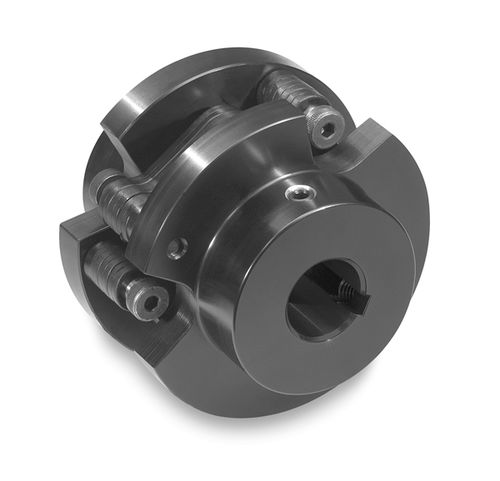

Гибкая муфта Control-Flex®

для трансмиссиидля трансмиссионного валадля кодирующего устройства

Гибкие муфты болтового типа точно передают вращение между двумя валами. Они также уменьшают износ подшипников, который может привести к дорогостоящему техническому обслуживанию и сокращению срока службы энкодера. Муфта с болтовым соединением допускает большие смещения валов, чем муфта с зажимом, и может работать с большими валами и большими крутящими моментами. Использование гибких муфт Control-Flex поможет продлить срок службы энкодера и гарантировать точность. Особенности гибкой муфты болтового типа Конструкция муфты Control-Flex состоит из двух втулок (которые крепятся к валам) и центрального гибкого элемента. Этот гибкий элемент крепится к ступицам с помощью болтов с буртиком. Ступицы с болтовым креплением имеют шпоночный паз и установочный винт для крепления на валу. Гибкие диски крепятся болтами для возможности выпадения, что упрощает установку и обслуживание. Эта уникальная конструкция означает, что силы реакции, возникающие при передаче крутящего момента и неизбежных смещениях вала, значительно меньше по сравнению с обычными гибкими муфтами. Муфты Control-Flex® Zero-Max с болтовым соединением были разработаны для применения в энкодерах и контрольно-измерительных приборах. Мы предлагаем муфты четырех размеров, которые обеспечивают максимальное смещение параллельных валов от 0,055" до 0,139", максимальный пиковый крутящий момент от 361 до 5 638 фунтов силы и максимальную скорость от 2 500 до 6 300 об/мин. Преимущества муфт Control-Flex® болтового типа Простая установка Экономия места Электрически изолирующий гибкий элемент Большой диапазон отверстий, малые и большие диаметры валов доступны в любом размере Большая способность к несоосности Сверхнизкие реактивные нагрузки Конструкция с нулевым люфтом Не требует обслуживания
