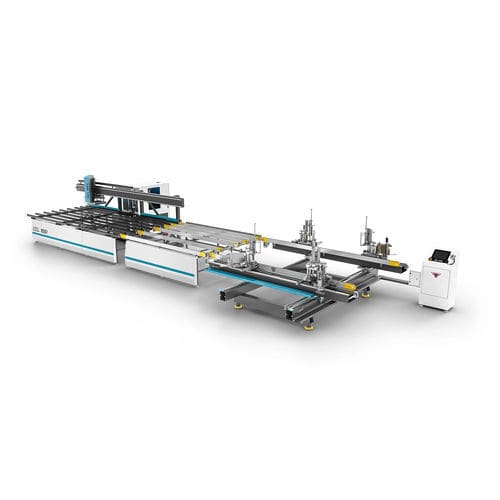

Угловая линия для сварки и удаления заусенцев CCL 1661

ЧПУдля промышленностидля профилей ПВХ

Информация о продукте Четырехугольная линия сварки и очистки ПВХ с ЧПУ, обеспечивающая движение по 2 и 4 осям. После сварки на DK 540 рама автоматически направляется в охлаждающий блок (SA 251). Роботизированный модуль (SA 261) забирает рамы из SA 251, запускает процесс очистки и поворачивает их к ЧПУ очистной машине (CNC 609 или CNC 611).

Основные характеристики

• Программа очистки профилей на заказ от Yılmaz
• Ручной и автоматический режимы работы
• Функция автоматического распознавания профиля створки и рамы
• Система измерения ширины и высоты профиля
• 11 комплектов автоматических ножей для очистки профиля
• Отдельные ножи для цветных и белых профилей
• Автоматическая центральная система смазки
• Windows‑основанный сенсорный экран
• Передача профилировочных программ через USB‑флеш
• Возможность удалённого подключения и технической поддержки
• Передвижная панель управления
• Смена скорости во время процесса
• Производительность: 220 рам/8 ч (CNC 609) и 270 рам/8 ч (CNC 611)
• Отображение аварий и предупреждений на экране
• Система контроля фаз
• Система контроля низкого давления
• Очистка всех четырёх углов и передача в конце линии с помощью робота поворотного типа
• Автоматическая работа в 2 или 4 осях
• Автоматический переход в диапазоне сварки 0,2–2,0 мм (особенность Yılmaz)
• Автоматический режим с интеграцией сканера штрих‑кодов или ручной режим по введённым размерам
• Возможность сварки створки типа lame
• Ввод и сохранение параметров сварки на экране
• Быстрая и простая замена тефлона
• Хранение до 1000 рецептов профилей
• Мониторинг времени обработки в процессе работы
• Удобная подача длинномерных профилей на сварочный модуль
• Рабочие режимы в миллиметрах или дюймах
• Максимальный поворачиваемый квадрат на SA 261: 2200 x 2200 мм (квадраты большего размера поворачиваются вручную при сварке)

Стандартные комплектующие

• Четырёхголовочная сварочная машина DK 540
• Охлаждающий блок SA 251
• Роботический механизм SA 261
• ЧПУ машина для очистки углов CNC 609
• ЧПУ машина для очистки углов CNC 611
• Всего 11 инструментов: пила для очистки, внутренние скребки и фрезы
• Щёточный опорный стол для окна

Опциональные аксессуары

• Система прижима уплотнений CS 240
• Комплект фиксаторов DK 540 для lame‑створки
• Комплект фиксаторов DK 540 для сварки

Таблица технических характеристик Электрическое: 12 kW / 400V AC 3P PE 50/60 Hz.
Скорость шпинделя / инструмента: 6000 RPM
Скорость вращения: 18 000 RPM
Диаметр инструмента: D: Ø250 - d: 30/32 mm
Поток воздуха: 150 L/min.
Рабочее давление воздуха: 6-8 bar
Габариты: 2472 x 11725 x 207 мм
Масса: 3931 / 3776 кг

Характеристики / Технические данные

• Модель: CCL 1661
• Применение: линия сварки и очистки углов для ПВХ профилей
• Управление: ЧПУ с возможностью 2 и 4 осей
• Ориентировочная производительность: 220 рам / 8 ч (CNC 609) или 270 рам / 8 ч (CNC 611)
• Электропитание: 12 kW, 400V AC 3P PE 50/60 Hz
• Скорости инструментов: шпиндель 6000 RPM; вращение до 18 000 RPM
• Совместимый диаметр инструмента: Ø250 мм, отверстие 30/32 мм
• Интегрированная охлаждающая единица (SA 251) и роботизированная обработка (SA 261)
• 11 наборов чистящих инструментов + пила, скребки и фрезы
• Распознавание профиля и измерение ширины/высоты
• Хранение рецептов: до 1000 профилей
