Изолированный кабельный наконечник

среднего напряжения

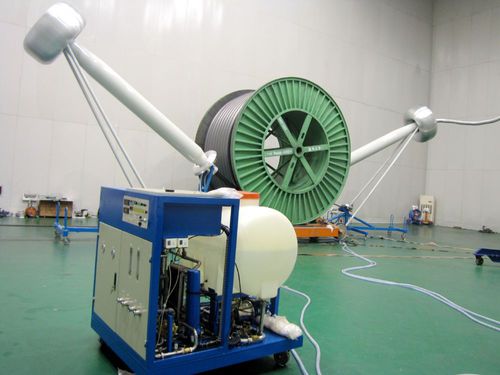

Окончание кабеля Кабельные заделки используются для стандартных, выборочных и типовых испытаний кабелей среднего и высокого напряжения с пластиковой изоляцией в соответствии с IEC 60840 (30-150 кВ), IEC 62067 (150-550 кВ), IEC 60060-1, IEC 60060-2 и IEC 60270. Они служат связующим звеном между испытательным объектом и высоковольтной испытательной системой. Существуют две модели кабельных наконечников с использованием различных методик в зависимости от испытательного напряжения тестируемых кабелей. Масляные оконечные устройства используются для испытаний высоковольтных кабелей с испытательным напряжением до 100 кВ. Водопроводные оконечные системы используются для испытания высоковольтных и средних кабелей с испытательным напряжением от 75 кВ до 800 кВ. В дополнение к водопроводным концам они оснащены устройством для кондиционирования воды. При испытаниях кабелей система извлекает образующиеся потери тепла через замкнутый контур воды и в то же время контролирует проводимость резистивной грейдерной среды.
