Фрезерный станок с ЧПУ 3 оси XYZ 10000 TCM
вертикальныйс подвижной стойкойBT 40

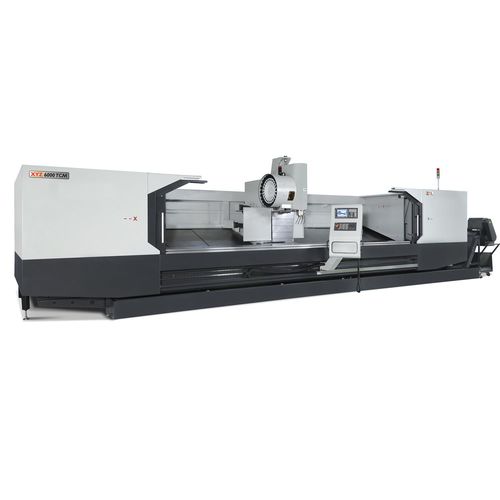

Фрезерный станок с ЧПУ 3 оси - XYZ 10000 TCM - XYZ Machine Tools - вертикальный / с подвижной стойкой / BT 40
Фрезерный станок с ЧПУ 3 оси - XYZ 10000 TCM - XYZ Machine Tools - вертикальный / с подвижной стойкой / BT 40
Фрезерный станок с ЧПУ 3 оси - XYZ 10000 TCM - XYZ Machine Tools - вертикальный / с подвижной стойкой / BT 40 - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с подвижной стойкой
Передний конец шпинделя
BT 40, BT 50
Количество инструментов
24 инструмента, 30 инструментов
Сопутствующие функции
для резки
Применение
для авиационно-космической промышленности
Другие характеристики
высокой точности, высокоскоростной
Ход Х

10 000 mm
(393,7 in)

Ход Y

800 mm
(31,5 in)

Ход Z

600 mm
(23,62 in)

Скорость вращения

МИН.: 60 rpm
(377 rad.min-1)

МАКС.: 8 000 rpm
(50 265 rad.min-1)

Мощность

38 ch
(38 hp)

Скорость подачи по оси X

24 000 mm/min
(15,75 in/s)

Скорость подачи по оси Y

24 000 mm/min
(15,75 in/s)

Скорость подачи по оси Z

24 000 mm/min
(15,75 in/s)

Грузоподъемность стола

1 500 kg
(3 307 lb)

Вес инструментов (макс)

7 kg
(15,4 lb)

Точность позиционирования

5 µm

Повторяемость

5 µm

Время смены инструмента

2,5 s

Общий вес

32 000 kg
(70 547,92 lb)

Габаритная длина

13 000 mm
(511,8 in)

Габаритная ширина

3 200 mm
(126 in)

Общая высота

2 870 mm
(113 in)

Описание

Представляем серию станков с подвижной колонной с большой осью X, идеально подходящих для крупных аэрокосмических/энергетических компонентов. Легко обрабатывайте крупные детали аэрокосмического назначения на станках с подвижной колонной XYZ с большой осью X. Эти станки оснащены новейшей системой управления Siemens 828D Shopmill с современным и простым в программировании разговорным программным обеспечением, а также "роликовыми" линейными направляющими, обеспечивающими оптимальную точность и скорость. XYZ Machine Tools использует технологию линейных направляющих с роликовыми подшипниками для высокоскоростных, высокоточных применений, которые также требуют повышенной жесткости и прочности направляющих во время резки. Эти направляющие скольжения обеспечивают большую площадь контакта с подшипниками и могут быть найдены на высокоскоростных пятикоординатных станках XYZ 1060 HS и XYZ UMC-5X, где они обеспечивают оптимальную производительность резания для задач, стоящих перед этими станками. Стандартное оборудование -Система управления Siemens 828D ShopMill Control или Heidenhain TNC 620. -Линейная шкала по оси X. -Полная защита от брызг. -Охлаждающая жидкость и промывка. -Автоматический смазочный насос. -Металлический телескопический кожух для 3 оси. -Шнек для стружки с бункером. Дополнительное оборудование Наклонная головка (ось B). Двухскоростная коробка передач. Сквозная охлаждающая жидкость шпинделя. Конвейер для стружки и бункер. Линейные весы. Контурный маховик (вращение маховика для выполнения программы).

---

Это автоматический перевод.  (просмотреть оригинал на английском языке)
