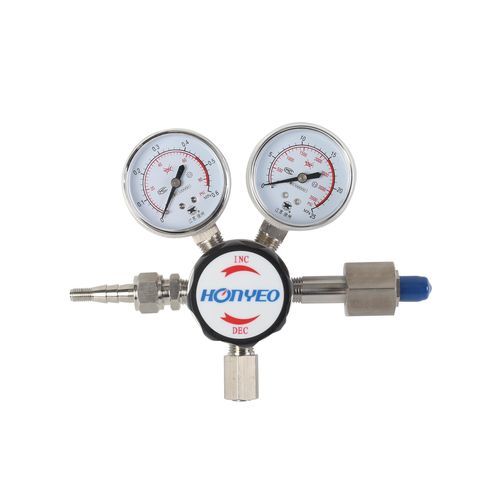

Регулятор давления для газов YQJG (F) series

с диафрагмойодноуровневыйиз латуни

Обзор продукта
Панельные регуляторы давления серии YQJG(F) (модели YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c) предназначены для точного регулирования давления высоконапорных газов, таких как высокочистые газы и стандартные смешанные газы. Могут устанавливаться в трубопроводах и на щитах приборов, широко применяются в метрологии и системах управления, химической промышленности, пищевой отрасли, в области охраны окружающей среды и смежных секторах.

Особенности продукта

• Одноступенчатый регулятор давления, подходит для установки в трубопроводе и на панели.
• Варианты материалов: латунь для некоррозионных газов; нержавеющая сталь 316L для коррозионных газов.
• Мембрана клапана: металлическая мембрана; материалы уплотнений: PTFE для предотвращения вторичного загрязнения при работе с высокочистыми газами.
• Простая и рациональная конструкция с интегрированным многоканальным фильтром; рассчитан на длительный срок службы и применение с различными газами.
• Конструкция, рассчитанная на высокое давление, с отличной герметичностью; подходит для точного регулирования давления высоконапорных газов и стандартных смесей.

Варианты моделей / рекомендации по выбору

• Доступные группы моделей: YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c (различные исполнения в зависимости от присоединения/расположения и области применения).
• Справочные материалы по выбору модели и кривые характеристик расхода представлены в виде рисунков/диаграмм для помощи при подборе в различных условиях эксплуатации.

Применение

• Точное регулирование давления высокочистых газов и стандартных смешанных газов.
• Приборостроение и измерительная техника, химические процессы, пищевая промышленность, охрана окружающей среды и связанные отрасли.

Технические характеристики

• Макс. давление на входе: 15 MPa
• Давления на выходе (варианты): 0,12 MPa / 0,2 MPa / 0,45 MPa / 0,75 MPa
• Стабилизация давления: при диапазоне давления источника газа 5–15 MPa изменение входного давления на 1 MPa вызывает изменение выходного давления не более 7 x 10^-3 MPa.
• Характеристика потока: при входном давлении > 2 MPa и регулировании расхода в пределах номинального диапазона изменение выходного давления не должно превышать ±6% от полного масштаба манометра выходного давления.
• Внутренний и внешний расход утечки: < 5 x 10^-9 Pa·m³/s
• Материалы клапана/уплотнений: металлическая мембрана (клапан), PTFE (уплотнения)
• Варианты материалов: латунь / нерж. сталь 316L
• Интегрированный многоканальный фильтр
• Габаритные размеры: см. рисунки в техническом листе/диаграммах
• Размер упаковки: 205 x 175 x 145 мм
