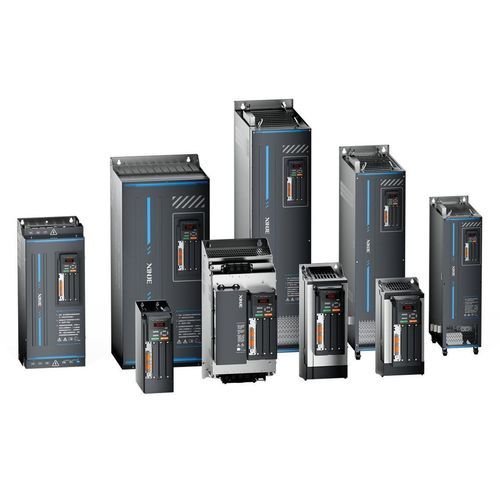

Вариатор частоты для кодирующего устройства VH6-45P5-B

регенеративныйс БТИЗCANopen

Обзор продукта
Высокоскоростная сетевая поддержка стандартных протоколов EtherCAT и CANopen. Широкие возможности расширения с опциональными платами расширения, обеспечивающими различные функции. Поддержка нескольких PG-карт для улучшенного управления двигателем. Оснащен выпрямительным тормозным модулем, обеспечивающим DC-общую шину для обмена рекуперативной энергией между преобразователями. Независимая конструкция воздушного канала для быстрой теплоотдачи и повышенной пылезащиты. Доступна LCD-панель для быстрого отладки, хранения параметров, загрузки и скачивания файлов.

Ключевые характеристики

• Высокоскоростная работа: максимальная выходная частота до 1000 Гц для высокоскоростного вращения и строгого регулирования скорости/крутящего момента.
• Высокая стабильность и точность: расширенный диапазон регулирования скорости со стабильностью колебаний скорости примерно 0,2 % для повышения точности механических действий.
• Адаптация к ударным нагрузкам: быстрая реакция крутящего момента на резкие изменения нагрузки по обратной связи тока двигателя; скорость и положение ротора корректируют выходной ток и крутящий момент для подавления вибраций.
• Продвинутое векторное управление крутящим моментом: интегрированные IGBT-модули обеспечивают до 180 % крутящего момента при пуске на 0,5 Гц. Поддерживается 150 % перегрузки в течение 1 минуты каждые 300 с и 180 % в течение 3 с.
• Энергоэффективность и экологические преимущества: DC-дроссели улучшают коэффициент мощности и уменьшают гармоники при подключении питания; DC-общая шина позволяет нескольким преобразователям делиться рекуперативной энергией.
• Расширенный диапазон мощности тормозного блока: стандартный диапазон мощности тормозного блока расширен для более компактных и экономичных конструкций шкафов управления.
• Функция PID: ручная настройка пропорционального и интегрального усиления для оптимизации PID-целей и согласованности обратной связи, что сокращает время запуска.
• Функция позиционирования: высокоточное позиционирование через вход импульсов и обратную связь энкодера для повышения точности, эффективности и безопасности.
• Несколько методов связи: встроенный изолированный RS485 с поддержкой Modbus RTU; поддержка внешнего расширения для EtherCAT и CANopen.
• Удобная передача параметров: режим совместимости позволяет напрямую записывать параметры старых моделей в новую модель.
• Быстрое отладочное ПО верхнего уровня: поддерживает USB‑RS232 преобразователь Xinje и JC-EV-15 с "Xinje Frequency Converter Debugging Software" для эффективной отладки и управления файлами.
• Опциональные внешние панели: стандартный 7‑сегментный LED-дисплей на 5 знаков; опционально доступны LCD‑панель и панель управления скоростью с ручкой.
• Диагностика в течение всего срока службы и обслуживание: внутренний мониторинг температуры и диагностика состояния через панель управления и ПО для раннего обнаружения неисправностей и сокращения простоев.

Связанный функционал / расширения

• Поддержка нескольких плат расширения (EtherCAT, CANopen, энкодер, связь, I/O и т.д.).
• Поддержка DC-общей шины с выпрямительным тормозным модулем для обмена энергией между преобразователями.
• Поддержка нескольких PG-карт для улучшения управления двигателем.

Технические характеристики

• Серия: VH6
• Максимальная выходная частота: 1000 Гц
• Колебание скорости / стабильность: ок. 0,2 %
• Пусковой момент на низкой скорости (0,5 Гц): до 180 %
• Возможность перегрузки: 150 % в течение 1 минуты каждые 300 с; 180 % в течение 3 с
• Связь: встроенный изолированный RS485 (Modbus RTU); поддержка EtherCAT и CANopen через расширение
• Торможение / рекуперация энергии: выпрямительный тормозной модуль и поддержка DC-общей шины
• Охлаждение: независимая конструкция воздушного канала для быстрой теплоотдачи
• Панель управления: стандартный 7‑сегментный LED 5‑значный дисплей; опциональные LCD‑панель и панель с ручкой управления скоростью
• Функции: PID‑управление, позиционирование (вход импульсов + обратная связь энкодера), диагностика срока службы и внутренняя температурная монитоинга, режим совместимости параметров
• Отладка пользователем: поддерживает Xinje USB‑RS232 преобразователь и специализированное ПО для отладки (JC-EV-15)
