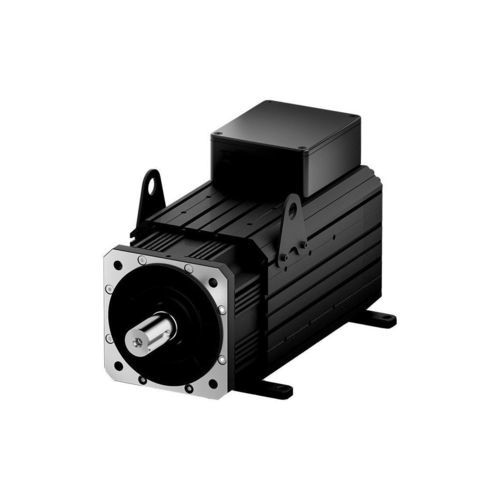

Серводвигатель AC MS6G series

380 ВIP67с охлаждением водой

Обзор
Сервомотор серии MS6G с фланцем 200 обеспечивает точное позиционирование и надежную защиту для промышленных систем управления движением. Доступен с абсолютными фотоэнкодерами 17 или 23 бит, диапазон мощности 13–17 кВт, степень защиты IP67 и осевой Z-образный канал охлаждения для контроля повышения температуры. Конструкция включает встроенный ротор и улучшенную виброустойчивость, совместим с высокопроизводительными приводами DS5C2 и DM6C.

Особенности продукта

• Высокая надежность: монтаж энкодера по перекрестной оси и встроенная конструкция ротора повышают стойкость к вибрациям и ударам, улучшая сопротивляемость размагничиванию.
• Низкий нагрев: осевой Z-образный водяной канал и охлаждение с применением теплоносителя снижают рабочее повышение температуры под нагрузкой.
• Высокая плотность мощности: компактная конструкция сокращает длину корпуса примерно на 16% по сравнению с аналогичными воздушного охлаждения моторами той же мощности.
• Высокая точность: в стандартной комплектации 23-битный абсолютный фотоэнкодер; опция 17 бит для специфических задач.
• Высокая производительность: электромагнитная компоновка оптимизирована для высокой динамической реакции и совместима с приводами DS5C2/DM6C.
• Высокая эффективность: оптимизированная магнитная цепь и применение материалов с низкими потерями снижают общие потери мотора.

Дополнительная информация
Степень защиты IP67 обеспечивает водо- и маслостойкую эксплуатацию в сложных условиях. Мотор поддерживает высокие сверхскоростные режимы, обладает улучшенной виброустойчивостью и более плавной работой. Размер фланца: 200. Диапазон мощности: 13 кВт–17 кВт. Опции энкодера и конструкция охлаждения обеспечивают точное позиционирование и контроль повышения температуры.

Технические характеристики

• Серия: MS6G series
• Модель / Фланец: фланец 200
• Диапазон мощности: 13 kW – 17 kW
• Энкодер: 17 бит или 23 бит опционно; в стандартной комплектации 23-битный абсолютный фотоэнкодер
• Степень защиты: IP67 (водо- и маслостойкий)
• Охлаждение: осевой Z-образный водяной канал с охлаждением, поддерживаемым теплоносителем
• Конструкция: встроенный ротор для улучшенной стойкости к размагничиванию
• Совместимость: совместим с приводами DS5C2 и DM6C серий высокопроизводительных приводов
• Механические преимущества: повышенная виброустойчивость; компактный дизайн (~16% короче по сравнению с аналогичными воздушного охлаждения моторами)
• Применения: высокоточное управление движением, требующее высокой динамики, защиты и теплового контроля
