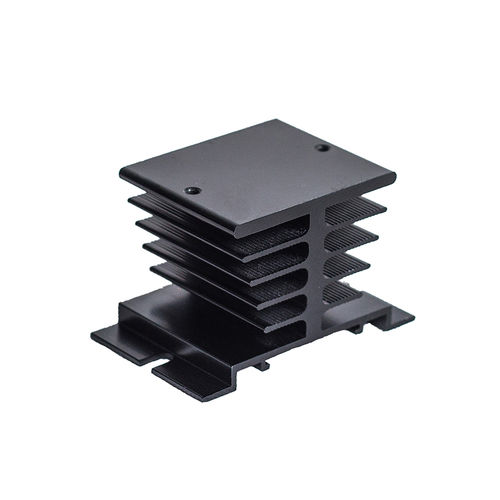

Тепловой радиатор для электроники HF92B series

В приведенной выше формуле TJ означает температуру спая силовых частей полупроводника (°C), TA - температуру окружающей среды (#C), P - общую потребляемую мощность (Вт), а RJA - термическое сопротивление (°C/Вт) от от спая до окружающей среды. Термическое сопротивление упрощенных реле SSR состоит из двух частей, как показано ниже: RJA=RJC+RCA. В формуле RJC обозначает термическое сопротивление от спая до корпуса, а RCA - термическое сопротивление от корпуса до окружающей среды Например, при расчете тепловыделения реле KS15/D-24Z25, RJC этого реле составляет около 1,2°C/Вт, RCA - около 8,5°C/Вт. Максимально допустимая температура спая составляет 12°C, а потребляемая мощность - P=U x I. При токе 10 А или ниже 10 А падение напряжения на TRIAC составляет около 1,1 В. Формула для изделия без теплоотвода выглядит следующим образом, 125- TA=1.1 XIX (1.2+8.5) Согласно приведенной выше формуле, максимальный ток составляет 9,3 А при температуре окружающей среды 25°C и 6 А при температуре окружающей среды 60°C, если в изделие не добавлен теплоотвод. Если мы добавим к этому реле теплоотвод HF92B-120, то эталонное тепловое сопротивление составит около 1,1°C/Вт. Если пренебречь тепловым сопротивлением от основания SSR до теплоотвода, то падение напряжения составит около 1,25 В при полном токе нагрузки. Формула будет выглядеть так: 125-TA=1,5 X I X (1,2+1,1). Максимальная температура окружающей среды составляет 40°C при рабочем токе 25A, а максимальный ток - 18A при температуре окружающей среды 60°C. Из-за различий в типах радиаторов меняется соответствующее тепловое сопротивление. Поэтому при соответствующей температуре окружающей среды значения тока могут быть различными. - F
