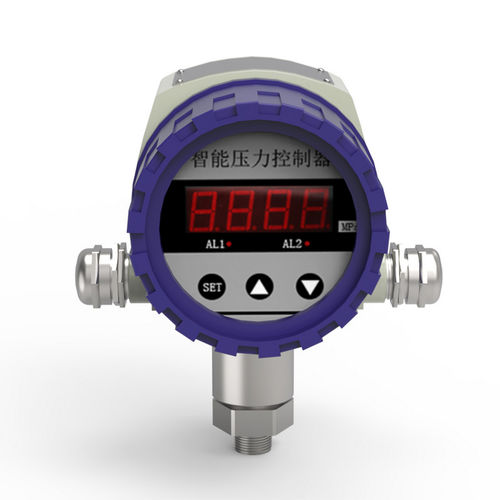

Контроллер давления для газов YD‑4

для ОВКВдля трубопроводацифровой

Краткое описание
Взрывозащищённый цифровой регулятор давления YD‑4 от YUNYI объединяет измерение давления, отображение в реальном времени, аналоговую передачу и выходы аварий/управления в компактном взрывозащищённом корпусе. С использованием интеллектуального MCU и импортного американского датчика давления устройство обеспечивает высокую точность и надёжность в опасных промышленных условиях.

Ключевые взрывозащитные и предохранительные особенности

• Сертификация Ex d II C T6 Gb — применим для зон риска Zone 1 и Zone 2.
• Усиленный корпус из литого алюминия с утолщёнными стенками; опциональная схема с защитой от молнии.
• Встроенные защиты: от обратного подключения, перенапряжения, перегрузки по току и утечки.
• Степень защиты до IP65 (в зависимости от конфигурации) — пыле‑ и струеустойчив.

Интегрированное управление и связь

• Диапазон измерений — −0,1 ~ 0 ~ 260 МПа (выбираемый)
• Точность — 0,2% FS ±1 (опции 0,5% или 0,25% FS)
• Частота дискретизации — 3 образца/с
• Питание — AC85~260V или DC24V
• Потребление — < 3W
• Дисплей — 0.56‑дюймовый красный 4‑значный LED (LCD или цифровая трубка опционально)
• Рабочая среда — 0 ~ +70°C, ≤85% отн. влажности
• Коммутируемая нагрузка — AC220V 3A

Варианты выходных сигналов

• Аналоговый выход: 4‑20mA, 0‑5V, 0‑10V (выбирается).
• Цифровая связь: RS485 (Modbus) — поддерживает одновременный выход 4‑20mA и RS485.
• Протокол HART: опционально.
• Управляющие выходы: стандартный 2‑канальный аварийный релейный выход или настраиваемое многоточечное управление.

Ключевые преимущества

• Функция «всё в одном» — измерение, отображение, аналоговая передача и релейное управление в одном устройстве.
• Параметры регулируются на месте — диапазон измерений, уставки аварий и другие параметры настраиваются на месте без заводской перекалибровки.
• Высокая надёжность — полностью цифровая схемотехника с ручным обнулением для стабильной, малодрифтовой работы; рассчитан на удары, вибрацию и коррозионные среды.
• Низкое энергопотребление — интеллектуальное управление с очень низким энергопотреблением.

Применение

• Нефтехимия и переработка природного газа (НПЗ, магистральные трубопроводы, хранилища).
• Муниципальная инфраструктура (очистка воды, распределение газа).
• Автоматизация зданий (HVAC, управление котлами).
• Промышленное оборудование и гидравлические системы.
• Электростанции и металлургические производства.

Простая вводка в эксплуатацию на месте

• Прямое подключение к штуцеру трубопровода; настройка параметров с передней панели (ПК не требуется).
• Установка верхних/нижних пределов аварии с передней панели.
• Выбор инженерных единиц на ходу (kPa, MPa, bar, psi и т.д.).
• Регулировка уставок управления и гистерезиса для устранения дребезга контактов.
• Однокнопочное обнуление для первоначальной калибровки.

Варианты кастомизации

• Тип дисплея: LCD или цифровая трубка (по выбору заказчика).
• Корпус: 100 мм корпус манометра из нержавеющей стали или взрывозащищённый цифровой корпус.
• Резьбовое соединение: M20×1.5 (стандарт) или нестандартные резьбы по заказу.
• Материал датчика: 304 нержавеющая сталь (стандарт) или другие материалы по спецификации.
• Доступные классы точности: 0,5% или 0,25% FS.

Технические характеристики

• Модель: YD‑4
• Диапазон измерений: −0,1 ~ 0 ~ 260 МПа (выбираемый)
• Точность: 0,2% FS ±1 (опции: 0,5% или 0,25% FS)
• Частота дискретизации: 3 образца/с
• Питание: AC85~260V или DC24V
• Потребление: < 3W
• Дисплей: 0.56‑дюймовый красный 4‑значный LED (LCD или цифровая трубка опционально)
• Температура эксплуатации: 0 ~ +70°C, ≤85% отн. влажности
• Коммутируемая нагрузка: AC220V 3A
• Степень защиты: IP65 (в зависимости от конфигурации)
• Класс взрывозащиты: Ex d II C T6 Gb
• Аналоговые выходы: 4‑20mA, 0‑5V, 0‑10V (выбираемые)
• Цифровые выходы: RS485 (Modbus); HART опционально
• Управляющие выходы: стандартный 2‑канальный аварийный выход, доступно многоточечное управление
• Резьбовое соединение (стандарт): M20×1.5
• Материал датчика (стандарт): 304 нержавеющая сталь
