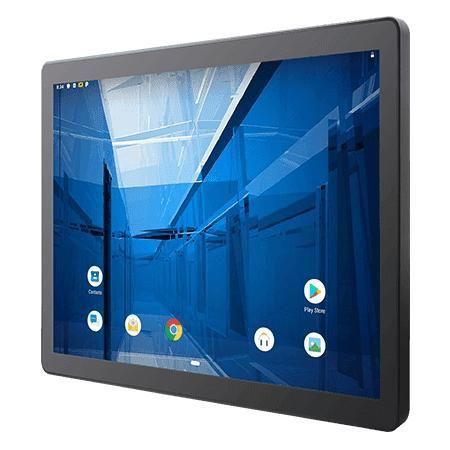

Панельный ПК с мультисенсорным экраном R19IM3S-GCM1

с емкостным сенсорным экраном PCAP19"1280x1024

Обзор
Winmate R19IM3S-GCM1 — промышленный 19-дюймовый панельный ПК с фронтальной защитой IP65 и проекционно-ёмкостным (PCAP) мультитач-дисплеем, предназначенный для управления станками, автоматизации заводов и операторских HMI. Оснащён ARM A53 четырёхъядерным процессором, безвентиляторным охлаждением и истинно плоской передней панелью для удобной очистки.

Ключевые характеристики

• ARM A53 четырёхъядерный 2,0 ГГц
• Безвентиляторное исполнение для низкого энергопотребления и бесшумной работы
• Фронтальная защита IP65 от пыли и влаги
• True-flat PCAP мульти-тач дисплей, edge-to-edge
• Широкие интерфейсы: Micro USB OTG, USB Type-A, Micro HDMI (опция), RS232/422/485, RJ45 Gigabit, Micro SD
• ОС: Android по умолчанию; опционально Linux

Дизайн и эргономика
Плоская передняя панель упрощает очистку в промышленных и чистых помещениях. PCAP сенсор обеспечивает точный мультитач ввод для HMI. Поддерживаются варианты монтажа: монтаж в панель и VESA для гибкой установки (стена, стол, автомобиль).

Сертификация и прочность

• Сертификаты: CE, FCC
• Фронтальная степень защиты: IP65
• Проведены испытания на удар и вибрацию по MIL-STD (ссылки на странице продукта)

Интерфейсы и расширение

• USB: 2 x USB 2.0 Type-A; 1 x Micro USB 2.0 OTG
• Серийный порт: 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 1 x RJ45 10/100/1000 Mbps
• Видео: 1 x Micro HDMI (опция)
• Аудио: 2 x динамика (опция)
• Хранение: 1 x Micro SD (до 32 ГБ); eMMC onboard 32 ГБ
• Опции: WLAN, Bluetooth

Сценарии использования

• Панели управления станками и операторские HMI
• Панели мониторинга автоматизации и дашборды линий
• Надзор за упаковочными линиями и складом
• HMI для чистых помещений и сборки электроники
• Дашборды диспетчеризации и координации логистики

Технические характеристики

• Модель: R19IM3S-GCM1
• Бренд: Winmate
• Дисплей: 19.0"; разрешение 1280 x 1024; яркость 250 нит; контраст 1000:1; углы обзора 85/85/80/80
• Активная область: 376.32 x 301.06 мм
• Процессор: ARM A53 Quad Core 2.0 GHz
• ОЗУ: 4 ГБ LPDDR4
• Накопитель: eMMC onboard 32 ГБ
• ОС: Android 11 (по умолчанию, обновляем до Android 13); опционально Linux Yocto 5.15.47 (Qt 5.15) или Ubuntu Server 22.04
• WLAN / Bluetooth: опционально
• Питание: 12V DC через клеммник (стандарт); опция 9~36V; адаптеры указаны на странице
• Механика: 445 x 370 x 51 мм; вырез (cut-out) 388 x 280 мм; монтаж Panel & VESA 100 x 100 мм
• Корпус: металлический корпус с пластиковым бейзлом; охлаждение: fanless
• Условия: влажность 10%–90% RH без конденсации; рабочая t 0°C–50°C; хранение -20°C–60°C
• Удар / вибрация: MIL-STD-810H (см. примечания)
• IP рейтинг: фронтальный IP65
• Сертификация: CE, FCC
• Комплектация: Quick Start Guide (бумажный), AC Adapter 12V/50W (указан), кабель питания, 3-pin terminal block to DC jack, опциональные динамики
