ПК бокс ITMH100-EX

с креплением VESAIntel® Core™ i5-1135G7Intel® Core™ i5-1135G7

Обзор

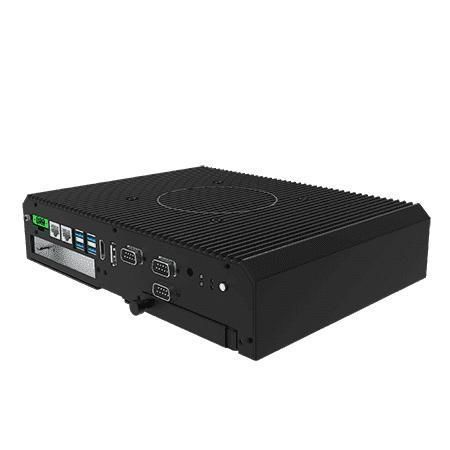

Winmate ITMH100-EX — промышленный безвентиляторный Box-PC на базе Intel® Tiger Lake UP3 (Core™ i5-1135G7). Предназначен для работы в опасных зонах (Class 1 Division 2 / ATEX Zone 2 / IECEx) и подходит для задач в нефтегазовой отрасли, химической переработке, промышленной автоматизации и бортовых мобильных системах.

Ключевые особенности

• Intel® Tiger Lake UP3 Core™ i5-1135G7
• Множественные видео выходы (DP1.4 стандартно; HDMI 2.0 опционально) с автоопределением дисплея
• Быстро съёмная 2,5" HDD/SSD-бухта без инструментов и слот M.2 2280 NVMe
• Широкий диапазон входного напряжения DC: 9–29V с защитами (OVP/OCP/обратная полярность)
• Модульная фронтальная опция дисплея для конверсии в Panel PC; множественные внутренние слоты расширения
• Слоты расширения: PCIe x4, mPCIe, M.2
• Сертифицировано для взрывоопасных зон: C1D2, ATEX Zone 2, IECEx

Подробности продукта
Съёмное хранилище без инструментов: ITMH100-EX оснащён съёмной 2,5" бухтой и слотом M.2 2280 NVMe для удобной замены дисков и гибкой конфигурации хранения (замена выполняется в соответствии с правилами безопасности для опасных зон).

Видео и подключение: поддержка комбинаций DisplayPort, опционального HDMI и USB 3.2 Gen1 Type-A для работы с несколькими дисплеями в портретной или ландшафтной ориентации для HMI или промышленной цифровой вывески.

Проектирование для опасных зон: корпус, разъёмы и питание адаптированы для снижения риска воспламенения и соответствия требованиям C1D2 / ATEX Zone 2 / IECEx.

Сертификации

• CE
• FCC
• Class 1, Division 2 (C1D2) Group A, B, C, D, T5
• Соответствие ATEX Grade Zone 2
• IECEx

Функции и области применения
Предназначен для удалённого сбора данных, визуализации процессов и управления на НПЗ, буровых установках, химических заводах, фармацевтических производствах и других объектах с воспламеняющимися атмосферами. Типичные сценарии: промышленные HMI, edge computing, управление роботами и бортовые системы, требующие сертифицированной безвентиляторной работы и модульной сервисируемости.

Технические характеристики

• Процессор: Intel Core i5-1135G7 (2.4 GHz, до 4.2 GHz)
• Память: 2 x SO-DIMM (стандарт 4GB; опции 8GB / 16GB / 32GB)
• Хранилище: 1 x M.2 2280 NVMe SSD (128GB стандартно до 512GB); 1 x съёмная 2.5" бухта (256GB–512GB опционально)
• Ethernet: Intel I211-AT + Intel I219-LM (2 x Gigabit LAN RJ45)
• Безопасность: TPM 2.0
• ОС: Windows 11 IoT Enterprise 64-bit (опция), Windows 11 Pro 64-bit (опция), Linux Ubuntu 22.04 (опция)
• WLAN/Bluetooth: опционально (M.2 2230 Key-E)
• Расширение: 1 x mPCIe; 1 x PCIe x16 (сигнал x4, макс. модуль 180x121mm); M.2 2230 Key E; M.2 2280 Key M
• USB: 4 x USB 3.2 Gen1 (Type-A)
• Серийные порты: 2 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
• Видео: 1 x DP1.4 (стандарт), 1 x HDMI 2.0 (опционально)
• Аудио: 1 x audio combo (Mic in / Line out)
• Индикаторы: 1 x LED для хранилища
• Питание: 1 x 9~29V DC, 3-pin клеммный разъём; адаптер 12V 84W опционален
• Потребление: типично 45W–55W
• Габариты: 276 x 207 x 60 mm
• Вес: 3.0 kg
• Крепление: VESA
• Корпус: металлический, без вентиляторов
• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: -20°C до 60°C
• Комплектующие: адаптер 100~240V AC→DC, сетевой кабель, open wire кабель с клеммным разъёмом, VESA винты (типично)
