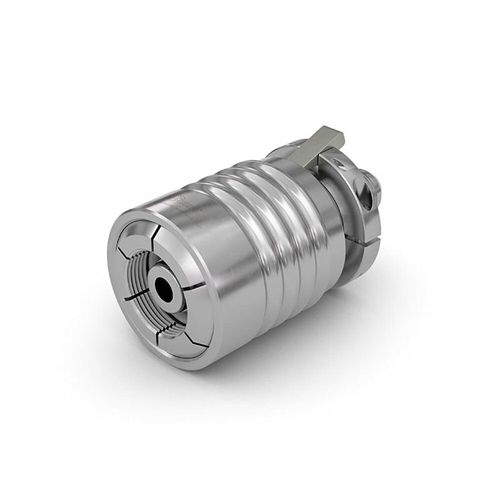

Быстроразъемное соединение TW850-S60 H2

для водородадля автозаправкиUNF

Описание продукта
WEH® TW850-S60 H2 — быстроразъемное соединение для водорода, предназначенное для безопасной, быстрой и эффективной заправки резервуаров и прицепов H2, используемых для распределения к заправочным станциям. Поддерживает рабочее давление до 530 бар и непрерывный технический номинальный диаметр до 10 мм для обеспечения высокого расхода и сокращения времени заправки.

Особенности и преимущества

• Совместимость: Разработано для типичных трубных соединений на H2‑прицепах и распределительном оборудовании
• Высокие пропускные способности: Непрерывный технический номинальный диаметр до 10 мм для максимального расхода
• Совместимость с H2: Материалы и конструкция оптимизированы для водорода при высоких давлениях
• Прочная конструкция: Коррозионно‑стойкие материалы для надёжной работы в жёстких условиях
• Быстрое подключение: Подключение и отсоединение менее чем за одну секунду; исключает трудоёмкие трубные фитинги
• Блокировка скользящей втулки: Встроенный фиксатор предотвращает случайное отсоединение во время заправки

Применение
Заправка контейнеров и прицепов для водорода, используемых для снабжения станций, при максимальном рабочем давлении до 530 бар. Примечание: Не предназначено для прямой заправки H2‑транспортных средств. Поток среды должен перекрываться отдельным клапаном; в TW850‑S60 H2 отсутствует обратный клапан.

Технические данные
Технический номинальный диаметр: До 10 мм, в зависимости от варианта
Макс. допустимое рабочее давление PS: До 530 бар, в зависимости от варианта
Диапазон температур: -40 °C до +65 °C
Среда: Водород (H2)
Утечка: 1 x 10^-3 mbar·l/s (измерено)
Привод: Ручное управление скользящей втулкой; встроенный фиксатор
Материал: Коррозионно‑стойкий
Уплотнительный материал: NBR

Доступные варианты
C1-186400 — PS = 450 bar — Технический номинальный диаметр: 10 mm — Соединение A: M36x2.0 LH наружная резьба — Вход среды: UNF 7/8"-14 наружная резьба
C1-189758 — PS = 450 bar — Технический номинальный диаметр: 7 mm — Соединение A: W30x2.0 LH наружная резьба — Вход среды: UNF 7/8"-14 наружная резьба
C1-189759 — PS = 530 bar — Технический номинальный диаметр: 5 mm — Соединение A: W30x2.0 LH наружная резьба — Вход среды: UNF 3/4"-16 наружная резьба
C1-189766 — PS = 450 bar — Технический номинальный диаметр: 10 mm — Соединение A: M42x2.0 LH наружная резьба — Вход среды: UNF 7/8"-14 наружная резьба
C1-189767 — PS = 530 bar — Технический номинальный диаметр: 7.5 mm — Соединение A: M42x2.0 LH наружная резьба — Вход среды: UNF 3/4"-16 наружная резьба
C1-189768 — PS = 530 bar — Технический номинальный диаметр: 7.5 mm — Соединение A: M36x2.0 LH наружная резьба — Вход среды: UNF 3/4"-16 наружная резьба
C1-190856 — PS = 450 bar — Технический номинальный диаметр: 5 mm — Соединение A: W21.8x1/14" LH наружная резьба — Вход среды: UNF 7/8"-14 наружная резьба
C1-190859 — PS = 450 bar — Технический номинальный диаметр: 10 mm — Соединение A: M52x2.0 LH наружная резьба — Вход среды: UNF 7/8"-14 наружная резьба
C1-190959 — PS = 530 bar — Технический номинальный диаметр: 7 mm — Соединение A: W21.8x1/14" LH наружная резьба — Вход среды: UNF 3/4"-16 наружная резьба
C1-190960 — PS = 530 bar — Технический номинальный диаметр: 7.5 mm — Соединение A: M52x2.0 LH наружная резьба — Вход среды: UNF 3/4"-16 наружная резьба

Технические характеристики

• Артикул: TW850-S60 H2
• Бренд: WEH®
• Максимальное рабочее давление: до 530 бар (зависит от варианта)
• Непрерывный технический номинальный диаметр: до 10 мм (зависит от варианта)
• Диапазон температур: -40 °C до +65 °C
• Среда: Водород (H2) — конструкция совместима с H2
• Утечка: 1 x 10^-3 mbar·l/s (измерено)
• Привод: Ручной через скользящую втулку; встроенный фиксатор предохраняет от случайного отсоединения
• Материал: Коррозионно‑стойкий
• Материал уплотнений: NBR
• Дизайн быстросъёмного соединения: подключение и отключение менее чем за одну секунду; исключает трудоёмкие трубные соединения
• Не предназначено для прямой заправки автомобилей на H2; не содержит встроенного обратного клапана — при необходимости используйте отдельный клапан для перекрытия потока
