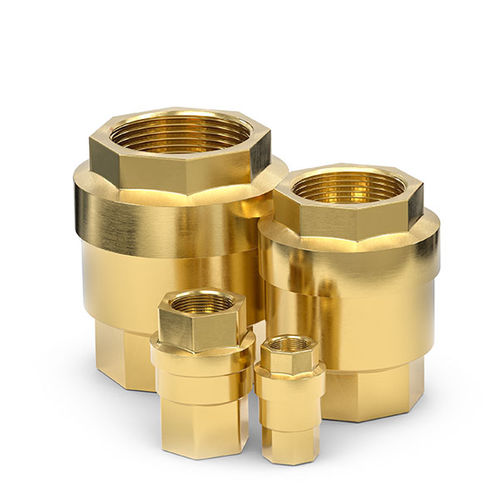

Обратный клапан TVR61-S1, латунь, 20 - 40 бар - семейство продуктов
Обратные клапаны TVR61 из латуни сконструированы и идеально подходят для гидравлических и пневматических систем в установках с жидкими средами и сжатым воздухом. Они хорошо зарекомендовали себя в установках с емкостями под давлением или погружными насосами.
Благодаря минимальному давлению растрескивания клапаны работают особенно тихо. Они характеризуются высоким расходом, что позволяет значительно экономить время.
Обратные клапаны могут быть установлены в любом положении. Учитывается только направление потока.
В стандартном исполнении клапаны имеют внутреннюю резьбу с обоих концов. Имеются размеры от G1/4" до G2". Другие присоединительные размеры и исполнения поставляются по запросу.
Особенности
- латунь
- Полный расход, высокий расход
- Минимальные потери давления
- Компактные размеры
- средняя герметичность
- малошумное открытие и закрытие
Номинальное отверстие (DN) - в соответствии с проектом
Макс. допустимое рабочее давление PS - от 20 до 40 бар, в соответствии с конструкцией
Давление растрескивания ПК - 0,025 бар
Диапазон температур - от -20 °C до макс. +100 °C, в зависимости от применения
Материал корпуса - латунь
Материал пружины - Нержавеющая сталь
Уплотнительный материал DW - FKM
Концепция уплотнения - конусное уплотнение
Входное отверстие B1 - G1/4", G3/8", G1/2", G3/4",
Г1", Г1 1/4", Г1 1/2", Г2"
Медиа-носитель B2 - G1/4", G3/8", G1/2", G3/4",
Г1", Г1 1/4", Г1 1/2", Г2"
Направление потока - B1 -> B2
Приложение
Гидравлическое (масла группы жидкостей 2 в смысле Директивы по оборудованию, работающему под давлением 2014/68/EU) и пневматическое применение в машиностроении, также подходит для применения с погружными насосами, сосудами под давлением, системами кондиционирования воздуха, отопительными системами и т.д.
---
