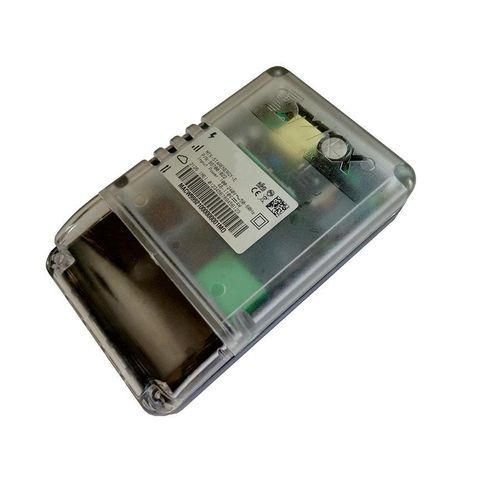

Модем DTU MTX StarEnergy-E

беспроводнойдля передачи данныхсекционный

Обзор продукта
MTX-StarEnergy-E — промышленный модем, разработанный для рынка учёта электроэнергии. Обеспечивает инкапсуляцию протокола и функции шлюза для считывания счётчиков по IEC 60870-5-102 через IP ↔ RS232/RS485, поддерживает приоритетное подключение по 2G/3G/4G-LTE и резерв по CSD-звонкам. Устройство отслеживает наличие счётчика и отправляет сигнал тревоги при его отсутствии.

Основные характеристики

• Аппаратная часть: 4G/3G/2G сотовый модем (4G Cat.1)
• Аппаратная часть: USB 2.0 (Type A)
• Аппаратная часть: последовательный интерфейс RS232/RS422/RS485 (RJ45)
• Аппаратная часть: широкодиапазонное питание AC и DC
• Аппаратная часть: поддержка наследуемых коммуникаций (CSD, SMS)
• Аппаратная часть: монтаж на DIN-рейку и треугольное настенное крепление
• Аппаратная часть: 4 индикатора состояния

• Программное обеспечение: встроенный веб-сервер для управления
• Программное обеспечение: последовательный шлюз (IP ↔ RS232/RS485)
• Программное обеспечение: поддержка SNMPv3
• Программное обеспечение: инкапсуляция IEC 60870-5-102
• Программное обеспечение: встроенный файрвол и watchdog
• Программное обеспечение: управление по SMS
• Программное обеспечение: управление VPN

Технические характеристики (радио, данные и обмен сообщениями)
MTX-StarEnergy-E 4G Cat.1
LTE FDD: B1/B3/B5/B7/B8/B20; WCDMA: B1/B5/B8; GSM/EDGE: B3/B8
LTE FDD: 10 Mbps (DL) / 5 Mbps (UL)
DC-HSDPA+: 42 Mbps (DL) / 5.75 Mbps (UL); WCDMA: 384 Kbps (DL) / 384 Kbps (UL)
EDGE: 296 Kbps (DL) / 236.8 Kbps (UL); GPRS: 107 Kbps (DL) / 85.6 Kbps (UL)
CSD передача данных до 9.6 kbps, V.110, непрозрачный режим
SMS: поддержка текстового и PDU режимов

Интерфейсы

• Сотовая связь 4G/3G/2G
• 1x RS232/RS422/RS485 (4-проводной) последовательный порт
• RTC с резервированием от суперконденсатора
• Суперконденсатор для оповещения при сбое питания

Разъёмы

• SMA F антенные разъёмы для 4G/3G/2G
• USB Type A разъём (USB 2.0)
• RJ45 для последовательного соединения (RS232/422/485, 4-проводной)
• miniSIM слот
• Клеммная колодка: питание (AC: 2 контакта 3.5 мм; DC: 2 контакта 3.5 мм)

Преимущества

• Широкий диапазон питания AC и DC для гибкого развертывания
• Быстрая установка и ввод в эксплуатацию (DIN-рейка или настенное крепление)
• Защищённые соединения с файрволом, VPN и SNMPv3
• Быстрая индикация статуса через LED и веб-интерфейс

Области применения

• Разработан для дистанционного считывания и учёта электроэнергии

Технические характеристики

• 4 индикатора состояния
• Монтаж на DIN-рейку и треугольное настенное крепление
• Вход питания: AC 100-240 VAC; DC 48-110 VDC
• Рабочая температура: -25°C до 70°C
• Температурный предел: -40°C до 85°C
• Температура хранения: -40°C до 85°C
• Габариты: 175 x 100 x 45 мм
• Вес: 300 г
• Сертификации: RED 2014/53/EU, RoHS, ISO 9001
