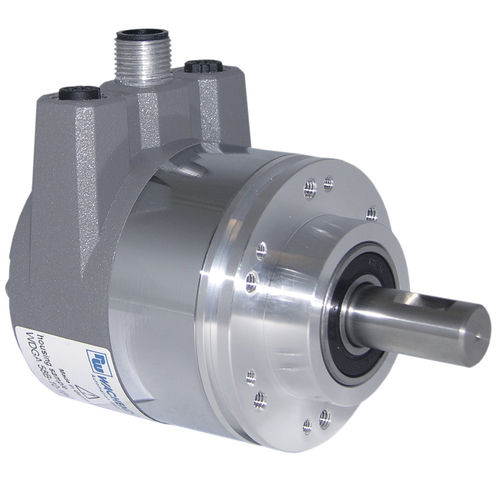

Абсолютный датчик угла поворота WDGA 58D Universal IEмагнитный16 битов32 бита
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- абсолютный
- Технология
- магнитный
- Разрешение абсолютных энкодеров
- 16 битов, 32 бита
- Кол-во оборотов абсолютных энкодеров
- 16 битов, 32 бита
- Механическая характеристика
- со сплошным валом, однооборотный, многооборотный, с фланцем, герметичный
- Выходной сигнал
- ProfiNet, EtherCAT
- Напряжение питания
- 32 Vcc, 4,5 Vcc
- Материал
- из стали
- Уровень защиты
- без технического обслуживания, IP65
- Другие характеристики
- компактный
- Диаметр корпуса
58 mm
(2,28 in)- Диаметр оси
12 mm
(0,47 in)- Длина
25 mm
(0,984 in)- Скорость вращения
8 000 rpm
(50 265 rad.min-1)- Температура процесса
МИН.: -40 °C
(-40 °F)МАКС.: 100 °C
(212 °F)
Описание
Абсолютный валковый энкодер, магнитный,
Универсальный IE
Тяжелый режим работы;
Крышка шины: подключение 3x разъема M12;
Зажимной фланец;
Протокол: выбираемый (PROFINET-IO, EtherCAT)
Основные характеристики
- EnDra®: не требует обслуживания и экологически безопасен
- Универсальный IE Однооборотный/многооборотный
- Компактная конструкция с крышкой шины
- Однооборотный/многооборотный (макс. 16 бит/43 бита)
- Перспективный
- 2 цветных дуо-светодиода в качестве индикатора рабочего состояния
- и состояния шины, а также 2 светодиода L/A
- Высокая нагрузка на вал до 400 Н в радиальном направлении, 400 Н в осевом направлении
Детали изделия
Фланец
зажимной фланец
стальной корпус хромированный, магнитное экранирование
Разрешение
Однооборотный Разрешение
Макс. Допустимая нагрузка на вал радиал: 400 N
Макс. Допустимая осевая нагрузка на вал: 400 N
Потребление тока: тип. 125 мА
Потребляемая мощность: обычно 3 Вт
Класс защиты
Корпус: IP65, IP67; уплотнение вала: IP65
---
