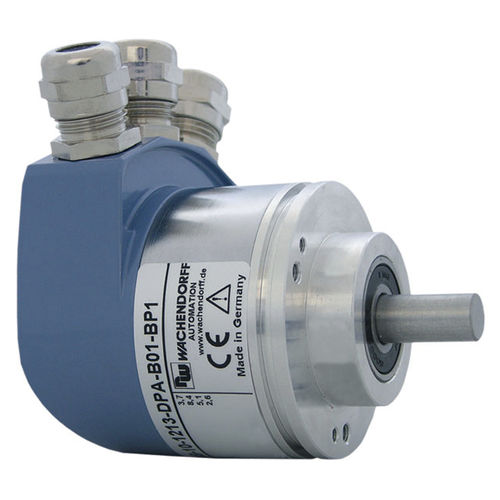

Абсолютный датчик угла поворота WDGA 58B
магнитный16 битов32 бита

абсолютный датчик угла поворота
абсолютный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
магнитный
Разрешение абсолютных энкодеров
16 битов, 32 бита
Кол-во оборотов абсолютных энкодеров
16 битов, 32 бита
Механическая характеристика
со сплошным валом, однооборотный, многооборотный, с фланцем
Выходной сигнал
PROFIBUS
Напряжение питания
32 Vcc, 4,5 Vcc
Материал
из стали
Уровень защиты
без технического обслуживания, IP67, IP65
Другие характеристики
компактный
Диаметр корпуса

58 mm
(2,28 in)

Диаметр оси

МИН.: 6 mm
(0,24 in)

МАКС.: 10 mm
(0,39 in)

Длина

МИН.: 12 mm
(0,472 in)

МАКС.: 20 mm
(0,787 in)

Скорость вращения

8 000 rpm
(50 265 rad.min-1)

Температура процесса

МИН.: -40 °C
(-40 °F)

МАКС.: 100 °C
(212 °F)

Описание

Абсолютный валковый энкодер, магнитный, PROFIBUS-DP Крышка шины: соединительные зажимы или 3x штекер M12 Зажимной фланец; 14/39 бит Однооборотный/многооборотный; Протокол: PROFIBUS-DPV0/V2; Профиль устройства: переключаемый, класс 1, 2, 3, 4; Линейный преобразователь: гальваническая развязка Основные характеристики - EnDra®: не требует обслуживания и экологически безопасен - PROFIBUS-DP, однооборотный/многооборотный - Компактная конструкция с крышкой шины - Однооборотный/многооборотный (макс. 14 бит/39 бит) - Перспективная технология с 32-битным процессором - 2 цветных дуо-светодиода в качестве индикатора рабочего состояния - и состояния шины - Высокая нагрузка на вал до 220 Н в радиальном направлении, 120 Н в осевом направлении - Переключаемый профиль устройства, класс 1, 2, 3, 4 Детали изделия Фланец зажимной фланец стальной корпус хромированный, магнитное экранирование Разрешение Однооборотный Разрешение до 16 384 шагов/360° (14 бит) Многооборотное разрешение до 39 бит Совет: Внимание: Нет опции AAS = полная версия IP67 Макс. Допустимая радиальная нагрузка на вал: 125 N Макс. Допустимая осевая нагрузка на вал: 120 Н Совет: Внимание: Без опции AAS = полное исполнение IP67 Макс. Допустимая радиальная нагрузка на вал: 125 N Макс. Допустимая осевая нагрузка на вал: 120 Н Макс. Допустимая нагрузка на вал в радиальном направлении: 220 N Макс. Допустимая осевая нагрузка на вал: 120 Н Совет: Внимание: Без опции AAS = полная версия IP67 Макс. Допустимая радиальная нагрузка на вал: 220 Н, 22.434 кп Макс. Допустимая осевая нагрузка на вал: 120 Н, 12.237 кП

---
