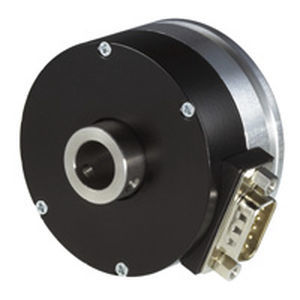

Инкрементальный датчик угла поворота CH580с полой осьюRS-422с коммутационными каналами
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Механическая характеристика
- с полой осью
- Выходной сигнал
- RS-422, с коммутационными каналами
- Напряжение питания
- 5 Vcc, 15 Vcc
- Материал
- из алюминия, из нержавеющей стали
- Уровень защиты
- IP65
- Другие характеристики
- компактный, миниатюрный
- Разрешение инкрементального энкодера (импульсы/оборот)
МИН.: 1 unit
МАКС.: 2 048 unit
- Диаметр оси
МИН.: 6 mm
(0,24 in)МАКС.: 14 mm
(0,55 in)- Скорость вращения
10 000 rpm
(62 832 rad.min-1)- Частота на выходе
200 kHz
- Температура процесса
МИН.: -20 °C
(-4 °F)МАКС.: 100 °C
(212 °F)
Описание
Поворотные энкодеры с коммутацией используются в электродвигателях. Это инкрементальные энкодеры с дополнительными коммутационными дорожками для управления коммутацией двигателя.
В силовой электронике коммутация описывает процесс, при котором ток переходит с одной ветви на другую.
Датчик коммутации с полым валом
Небольшая конструкция
Простая установка
Все углы наклона до 2048 об/мин.
Коммутируемые сигналы двигателя постоянного тока
Размер: Ø 58 мм
Сигналы: U, /U, V, /V, W, /W, A, /A, B, /B, Z, /Z
---
Каталоги
CH580
2 Страницы
