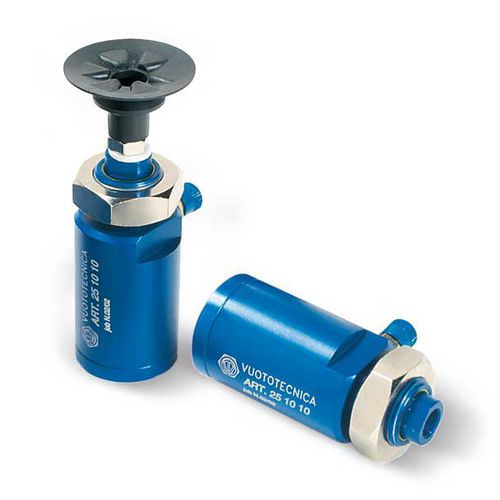

Пневматический цилиндр 25 series

двойного действиядля подъемных работс вакуумным управлением

Вакуумные цилиндры Цилиндры, описанные на этой странице, работают под вакуумом. При создании вакуума в передней камере цилиндра встроенный шток поршня выступает, преодолевая силу противодействия пружины. Поршень толкается воздухом с атмосферным давлением, который попадает в заднюю камеру цилиндра через полый шток. Чем больше разность давлений между передней камерой под вакуумом и задней камерой при атмосферном давлении, тем больше будет сила тяги поршня. Шток возвращается в исходное положение двумя способами: 1) предотвращая попадание атмосферного воздуха через отверстие штока и создавая вакуум, устраняется разность давлений внутри цилиндра. В этом случае на шток действуют силы упорной пружины и атмосферного давления, и он возвращается в исходное положение. 2) При исключении вакуума атмосферное давление восстанавливается в обеих камерах цилиндра. Также в этом случае при устранении разности давлений шток возвращается в исходное положение под действием упорной пружины. Первый из этих двух методов является истинным принципом работы, для которого был разработан этот цилиндр. Когда создается вакуум, вакуумная чашка, установленная на штоке перфорированного цилиндра, быстро входит в контакт с предметом, который необходимо извлечь. Затем объект автоматически поднимается и остается захваченным в течение всего времени, пока действует вакуум.
