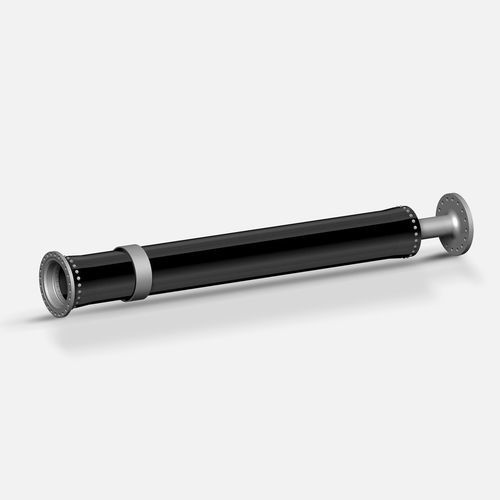

Вал из композита CFK series
азимутныйполыйдля приводной системы

Вал из композита - CFK series - VULKAN Marine - азимутный / полый / для приводной системы
Вал из композита - CFK series - VULKAN Marine - азимутный / полый / для приводной системы
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Материал
из композита
Тип
азимутный
Конструкция
полый
Применение изделия
для приводной системы, для трансмиссии, для использования на морских судах
Момент

МАКС.: 800 000 Nm
(590 049,71942 ft.lb)

МИН.: 5 000 Nm
(3 687,81075 ft.lb)

Диаметр

МАКС.: 1 500 mm
(59,06 in)

МИН.: 133 mm
(5,24 in)

Длина

МАКС.: 20 000 mm
(65,617 in)

МИН.: 0 mm
(0 in)

Описание

Система композитных приводных валов состоит из КОМПОЗИТНЫХ ВАЛОВ со стальными концевыми фитингами, стальных промежуточных валов с подшипниками, переборочных уплотнений и соответствующих несоосных муфт, таких как METAFLEX, METADISC или стальные мембраны. COMPOSITE SHAFTS также можно комбинировать со всеми типами высокоэластичных муфт VULKAN. КОМПОЗИТНЫЕ ШАФТЫ изготавливаются методом намотки нитей с использованием эпоксидных смол и армирования углеродными или стеклянными волокнами. Они выпускаются с крутящим моментом от 5 до 800 кНм, диаметром от 170 до 670 мм и длиной до 12 м. В зависимости от рабочей скорости вала и соответствующей критической скорости композитного приводного вала можно преодолевать большие расстояния между подшипниками. Композитные валы выпускаются в исполнении с высоким крутящим моментом (T) или с высокой жесткостью на изгиб (B). В принципе, технология производства позволяет изготавливать КОМПОЗИЦИОННЫЕ ВАЛЫ диаметром до 1500 мм и длиной до 20 м. Таким образом, для специальных проектов могут быть предложены валы с номинальным крутящим моментом до 5000 кНм. CS-системы от VULKAN поставляются с сертификатами всех международных классификационных обществ. Преимущества Высокий уровень жесткости и прочности при низкой плотности материала для эффективных и оптимизированных по весу пропульсивных систем Гибкие системные решения: VULKAN COMPOSITE DRIVE SHAFTS с интегрированными высокогибкими муфтами Инженерное обслуживание продукта: изготовление по индивидуальному проекту со всеми необходимыми расчетами

---
