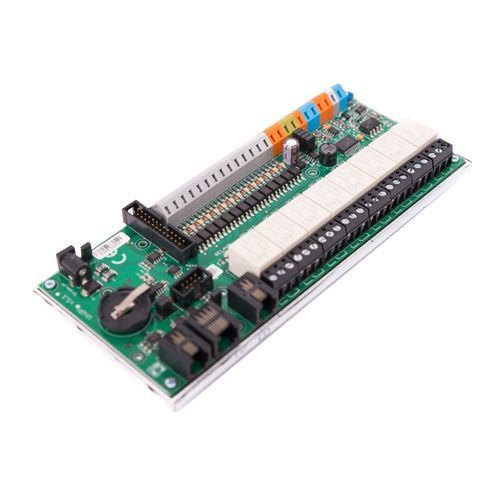

Последовательная интерфейсная плата Unipi 1.1

Raspberry Pi

Unipi 1.1 - это плата расширения для компьютера Raspberry Pi, позволяющая использовать его в качестве программируемого логического контроллера для мониторинга, контроля и регулирования систем автоматизации. Плата имеет универсальную архитектуру ввода/вывода с цифровыми входами, набором реле, аналоговыми входами/выходами и широкими возможностями подключения благодаря шине 1-Wire, портам I2C и UART. Комплект поставки Плата Unipi 1.1 краткое руководство пользователя плоский кабель 26 pin (2×13) для подключения Unipi 1.1 к Raspberry Pi 3× металлическая прокладка 2M5 (20 мм) 3× винт 2M5 3× гайка 2M5 Основные характеристики Unipi 1.1 8× реле переключения (250 В AC/10A; 30 В DC/10 A) 12 + 2× гальванически изолированный цифровой вход (5-24 В постоянного тока, мин. длительность импульса 5 мс) 2× аналоговый вход (0 - 10 В) 1× аналоговый выход (0 - 10 В) 1× шина 1-Wire 1× порт I2C 1× порт UART Модуль RTC (батарея не входит в комплект) Входы и выходы Цифровые входы (DI) предназначены для считывания двоичных логических состояний, представленных в виде уровней постоянного напряжения. Это делает их пригодными для считывания данных с различных двоичных датчиков и устройств, таких как переключатели (включено/выключено), датчики движения (движение обнаружено/не обнаружено), датчики уровня жидкости (полный бак/пустой бак) и т.д. Примечание: По умолчанию цифровые входы 13 и 14 недоступны. Для их использования посетите это руководство. Релейные выходы (RO) в основном используются для коммутации двухпозиционных устройств с большим потреблением тока, таких как лампочки, термоэлектрические приводы клапанов, водонагреватели, насосы и т. д. Аналоговые входы (AI) служат для измерения постоянного напряжения 0-10 В от различных аналоговых датчиков, таких как термометры, манометры, тензометры и т. д.
