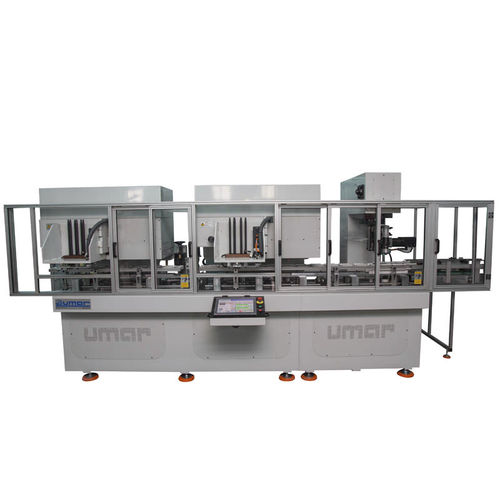

Автоматическая линия сборки MAC/75108 1LT

вертикальнаяротационнаядля коробок консервов

Корпуса банок вводятся в машину в вертикальном положении. Эта линия состоит из следующих станций: 1-я станция: Входной конвейер и синхронизация с манипуляторами для переноса корпусов Подающий конвейер и синхронизация с рычагами переноса перемещают корпус банки между станциями для выполнения следующих операций. Синхронизация осуществляется пневматическими пальцами, которые приводятся в движение электронным кулачком. Передаточные рычаги перемещаются вперед-назад и открываются-закрываются с помощью кулачковой системы, которая приводится в действие серводвигателем. 2-я станция: Устройство индексации сварочной линии Корпус поворачивается на поворотном столе, чтобы определить, где находится линия сварки. Линия сварки позиционируется в соответствии с настройками на экране. Определение линии осуществляется с помощью контрастного датчика или ультразвукового датчика. 3-я станция: Установка для придания формы телу (экспандирование) Цилиндрическое тело поднимается вверх на подвесные расширяющие рычаги, которые производят расширение с четырех углов. Расширение и подъем с помощью системы ремней приводятся в действие и контролируются серводвигателями. Диапазон расширения и высота подъема регулируются автоматически с сенсорного дисплея. 4-я станция: Устройство отбортовки дна Система отбортовки с механическим приводом сжимает корпус по углам. Расширенное тело поднимается на перевернутый подвесной отбортовочный инструмент с помощью сервокулачкового механизма. Отбортовочная и шовная головки находятся на одной колонне и раме головки, для регулировки высоты они перемещаются вместе вверх и вниз. 5-я станция: Узел нижнего шва Концы забираются из магазина с помощью эксцентриковой кулачковой системы, которая приводится в действие серводвигателем.
