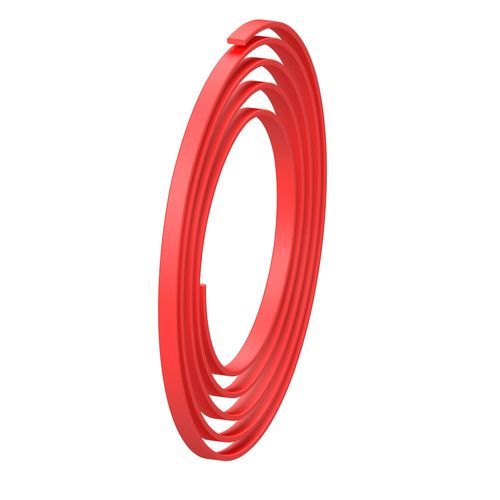

Направляющая лента FM

Описание продукта
Направляющие полосы FM изготавливаются из непрерывного материала и могут быть обрезаны по длине в соответствии с диаметром области применения. Они используются как направляющие кольца для поршня или штока, предотвращая металлический контакт и поглощая боковые силы, возникающие в процессе работы. Направляющие полосы обрабатываются на токарных станках и поставляются в различных материалах с диагональным срезом. Правильный выбор и выверка направляющих необходимы для безопасной работы гидравлических и пневматических систем.

Стандартная конструкция
Стандартные направляющие полосы производятся из заполненного PTFE, термопластов или композиционных материалов на основе ткани с фенольной или полиэфирной смолой. Прочность при сжатии зависит от материала и обычно находится в диапазоне 15–100 N/mm². Для оценки максимальной нагрузки на направляющую полосу применяйте: боковая сила / проектируемая поверхность × 0,75.

Области применения

• статические
• динамические
• работа в одно действие (single-acting)
• работа в двоичном действии (double-acting)
• линейное движение
• вращательное движение
• колебательное движение

Основное применение
Направление в динамических гидравлических и пневматических применениях.

Материалы

• ламинированный материал на тканевой основе
• полимеры
• PTFE
• заполненный PTFE
• термопласты
• UHMW-PE

Технические значения (по варианту материала)

• PTFE: Температура -200°C / +260°C (зависит от материала); Скорость до 10 m/s; Давление: -
• Термопласты: Температура -200°C / +120°C (зависит от материала); Скорость до 2 m/s; Давление: -
• На тканевой основе: Температура -40°C / +130°C (зависит от материала); Скорость до 1 m/s; Давление: -

Примечания
Максимальные значения температуры, скорости и давления не применимы одновременно и зависят от материала и среды.

Характеристики / технические спецификации

• Типичный диапазон прочности при сжатии: 15–100 N/mm² (зависит от материала)
• Типичные материалы: PTFE, заполненный PTFE, термопласты, тканевая армированная фенольная или полиэфирная смола, UHMW-PE
• Диапазоны температур (зависят от материала): PTFE до +260°C; термопласты до +120°C; на тканевой основе до +130°C
• Максимальные скорости (зависят от материала): до 10 m/s (PTFE), до 2 m/s (термопласты), до 1 m/s (на тканевой основе)
• Типичное применение: направляние поршня или штока в динамических гидравлических и пневматических системах
