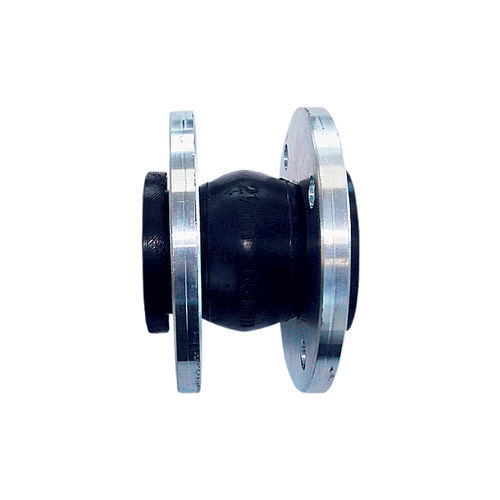

Компенсатор линейного расширения из каучука FSF

из сталикруглыйс фланцем

Обзор продукта
Поглощает тепловое расширение, сжатие и вибрацию в трубопроводных системах. Изготовлен из нейлон-армированного EPDM; эти компенсаторы обеспечивают гибкость и долговечность для промышленных жидкостных систем. Модель оснащена фланцами из оцинкованной углеродистой стали с закаленным фланцевым кольцом для надежного соединения. Снижает шум и защищает чувствительное оборудование от механических нагрузок. Конструкция допускает значительные осевые и боковые перемещения и максимальное отклонение 35°. Максимальная рабочая температура указана как 104°C; в документации упоминаются давления до 230 psi.

Характеристики и преимущества

• Общая длина: 130 мм (для всех размеров)
• Применим для воды (включая горячую воду, сточные воды и морскую воду), слабых кислот, щелочей и сжатого воздуха (без масла)
• Для высоковакуумных применений требуется вакуумная спираль
• Уплотняющая поверхность из EPDM резины – прокладка не требуется
• Не применять с: маслом, бензином или смазкой
• Температурный диапазон: -25°C до +100°C (максимальная рабочая температура указана 104°C)
• Является частью продуктовой линейки Grinnell
• Широкий диапазон размеров DN50–DN300 (2 in–12 in)

Размеры и доступность
Размеры: DN50 до DN300 (2 in до 12 in)
Региональная доступность: недоступно в США и Канаде
Давление: в тексте продукта упоминается до 230 psi; в технической таблице указано N/A

Технические характеристики

• Модель / Серия: FSF
• Название: Фланцевый резиновый сильфон (гибкий компенсатор)
• Материал корпуса / сильфона: нейлон-армированный EPDM
• Уплотняющая поверхность: EPDM резина (прокладка не требуется)
• Фланцы: оцинкованная углеродистая сталь с закаленным фланцевым кольцом
• Общая длина: 130 мм (для всех размеров)
• Доступные размеры: DN50 до DN300 (2 in до 12 in)
• Температурный диапазон: -25°C до +100°C; максимальная рабочая температура указана 104°C
• Давление: до 230 psi упомянуто в тексте продукта; в технической таблице указано N/A
• Возможности перемещения: значительное осевое перемещение, боковое перемещение, максимальное отклонение 35°
• Совместимые среды: вода (горячая вода, сточные воды, морская вода), слабые кислоты, щелочи, сжатый воздух (без масла)
• Не совместимо с: маслом, бензином, смазкой
• Для высокого вакуума: требуется вакуумная спираль
• Региональное ограничение: недоступно в США и Канаде
