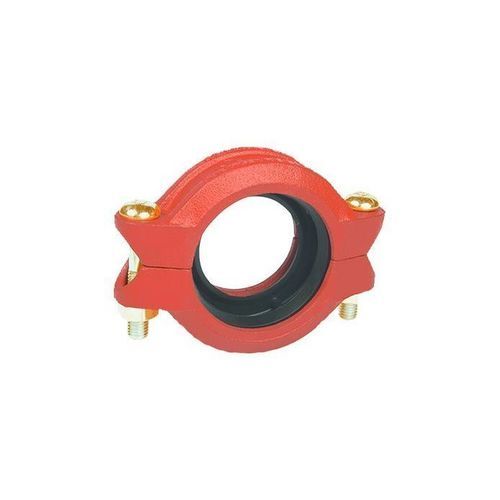

Самостопорящаяся втулка сцепления Figure 705

из гальванизированной сталииз окрашенной сталигибкая

Обзор Гибкие муфты с пазами Grinnell G-Fire серии 705 представляют собой надёжный способ соединения труб, обеспечивающий компенсацию угловых и линейных отклонений, теплового расширения и сжатия, а также несоосностей труб. Муфты серии Figure 705 рассчитаны на давление до 300 psi (20,7 бар) при использовании в системах противопожарной защиты, в зависимости от размера трубы и толщины стенки. Сведения о продукте (из таблицы) Тип продукта: Гибкая муфта Сертификаты и разрешения: Сертифицированы по стандартам UL и C-UL; одобрены FM, VdS и LPCB Размеры: от 1 дюйма до 12 дюймов (от DN25 до DN300) Характеристики

• Доступные размеры: от 1" (DN25) до 12" (DN300)
• Включены в списки UL и C-UL; сертифицированы FM, VdS и LPCB
• Стандартная предварительно смазанная прокладка из EPDM класса «A» (фиолетовый цветовой код)
• Выдерживает давление до 300 psi (20,7 бар) в зависимости от размера трубы и толщины стенки при использовании в системах противопожарной защиты
• Обеспечивает необходимую гибкость для компенсации дифференциальных перемещений
• Также доступны с тройной прокладкой из EPDM класса E для систем противопожарной защиты с сухими трубами, вакуумных систем и морозильных камер

Преимущества

• Надежные решения: фитинги, муфты и аксессуары Grinnell G-Fire на протяжении многих поколений пользуются доверием как надежные решения.
• Широкий ассортимент: Продукция Grinnell G-Fire входит в широкий ассортимент средств пожаротушения компании Johnson Controls, включая спринклеры и клапаны Tyco.

Характеристики / технические спецификации

• Покрытие: оранжевая бессвинцовая краска; красная бессвинцовая краска по шкале RAL; горячее цинкование в соответствии со стандартом ASTM A153
• Прокладка: Предварительно смазанная прокладка из EPDM класса «A», фиолетовый цветовой код; диапазон температур от -30 °F до 150 °F (от -34 °C до 66 °C)
• Альтернативный вариант прокладки: EPDM класса E с тройным уплотнением, доступная для систем с сухим трубопроводом, вакуумных систем и морозильных установок
• Сертификаты и разрешения: сертифицировано по стандартам UL и C-UL; сертифицированы FM, VdS и LPCB
• Размеры: от 1 дюйма до 12 дюймов (от DN25 до DN300)
• Номинальное давление: до 300 psi (20,7 бар) в зависимости от размера трубы и толщины стенки при использовании в системах противопожарной защиты
• Функция: обеспечивает возможность вращения трубы и/или углового смещения; компенсирует угловые и линейные прогибы, тепловое расширение и сжатие, а также смещения, облегчая монтаж системы
