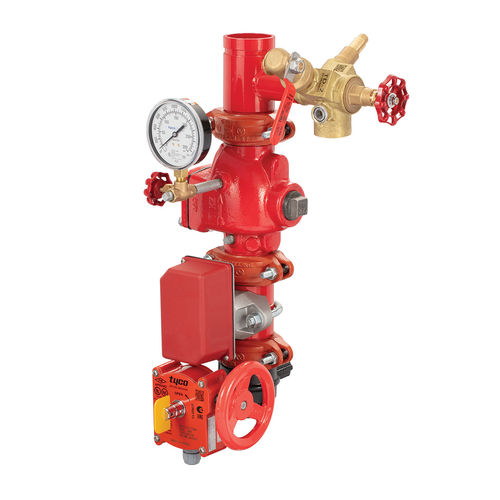

Многоканальный коллектор RM-2 Riser

Коллектор TYCO модели RM-2 Riser Manifold оснащен необходимым оборудованием для сигнализации расхода воды, манометром, отверстием для проверки сигнализации, сливом, смотровым стеклом и обратным клапаном в единой сборке для использования в стандарте Национальной ассоциации противопожарной защиты (NFPA) NFPA 13*, соответствующем стандарту коммерческих спринклерных системах. Коллектор стояка доступен в диапазоне размеров от 2 до 6 дюймов и обеспечивает экономически эффективный и простой переход к регулирующим клапанам и трубопроводам системы. Коллектор стояка может быть установлен как в горизонтальной, так и в вертикальной ориентации, как для одиночных спринклеров, так и для управления этажами в высотных системах и для управления этажами в многоэтажных зданиях. Испытательный и дренажный клапан TYCO модели TD-2, установленный на коллекторе стояка, как показано на рис. 2, обеспечивает упрощенное средство для испытания устройств сигнализации расхода воды и дренажа питающей магистрали. Клапан сброса давления, встроенный в клапан испытания и слива TYCO модели TD-2, имеет регулируемый диапазон от 100 фунтов на кв. дюйм (6,9 бар) до 310 фунтов на кв. дюйм (21,4 бар). Избыточное давление в системе стравливается внутри через дренажный выход клапана TD-2. Для получения дополнительной информации о клапане для испытаний и слива модели TD-2 см. технический паспорт TFP965.
