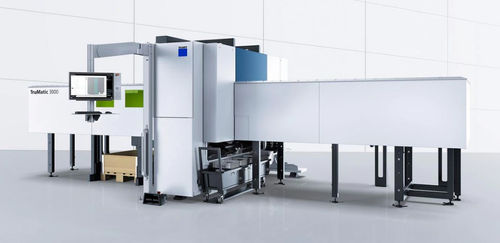

Лазерный станок для резки TruMatic 3000

для металладля листаЧПУ

Краткое описание TruMatic 3000 fiber — комбинированный станок «штамповка‑лазер», объединяющий штамповку, лазерную резку, формовку и нарезку резьбы в одной машине. Сочетание полностью электрического привода штамповки (Delta Drive) и твердотельного лазера TruFiber обеспечивает высокую производительность при снижённом энергопотреблении и компактном занимаемом месте.

Ключевые преимущества

• Несколько процессов на одной платформе: штамповка, лазерная резка, формовка и нарезка резьбы без повторного закрепления заготовки.
• Серийное качество деталей: опускаемая матрица и щёточные/шариковые столы для обработки без царапин.
• Простая автоматизация: встроенные заслонки для удаления деталей, решения для сортировки и модульные системы автоматизации для непрерывной многосменной работы.
• Энергоэффективность: сочетание Delta Drive и TruFiber снижает потребляемую мощность и выбросы CO2 по сравнению с традиционными комбинированными станками.

Области применения

• Комбинированная обработка: лазерные контуры в сочетании со штампованными элементами (вытяжка, ролл‑бординг, уступы, маркировка) в одном цикле.
• Обработка отражающих материалов: TruFiber устойчива к обратным отражениям и подходит для меди, латуни, титана и других цветных металлов.
• Серийное производство мелких деталей с функцией выброса и автоматической разгрузкой крупных деталей.

Автоматизация и оборудование

• Опции автоматизации: SheetMaster (загрузка/разгрузка/паллетирование), SheetMaster Compact, SortMaster Compact, GripMaster, ToolMaster Linear и системы буферизации/сортировки.
• Обработка деталей: встроенные заслонки, направляющие и промежуточные буферы; автоматическая сортировка до 180 x 180 mm; разгрузка крупных деталей через заслонку до 400 x 600 mm.
• Функции качества: опускаемая матрица, щёточные или шариковые столы, встроенная выравнивающая функция.
• Надёжность процесса: универсальный режущий блок для твердотельного лазера, Smart Punch Monitoring для раннего обнаружения поломки пуансона.
• Управление и ПО: Touchpoint HMI, MobileControl, TruTops Boost для программирования и планирования.

Примечания Доступны две основные конфигурации: стандартная и пакет DeltaDrive Performance с повышенной силой/скоростью штамповки. Сочетание Delta Drive и TruFiber может снизить энергопотребление системы примерно на 65% по сравнению с традиционными решениями (в зависимости от конфигурации).

Технические характеристики

• Модель: TruMatic 3000 fiber
• Концепция привода: Delta Drive (полностью электрический привод штамповки)
• Лазер: TruFiber твердотельный лазер (устойчив к обратным отражениям)
• Версии: Standard и DeltaDrive Performance
• Сила/скорость штамповки (стандарт): 165 kN, ок. 650 ход/мин
• Сила/скорость (Performance): 180 kN, ок. 800 ход/мин
• Энергоэффективность: Delta Drive + TruFiber ≈ -65% энергопотребления системы vs. традиционные
• Возможности сортировки: автоматическая сортировка до 180 x 180 mm
• Разгрузка крупных деталей: заслонка до 400 x 600 mm
• Обрабатываемые материалы: стали, нержавеющие стали, отражающие цветные металлы (медь, латунь, титан)
• Совместимость автоматизации: SheetMaster, SortMaster Compact, GripMaster, ToolMaster
• Функции процесса: выравнивание, выброс мелких деталей, транспортёр стружки
• Управление и ПО: Touchpoint HMI, TruTops Boost, MobileControl
