Аналоговый модуль входа/выхода 8500

RS-232USBGPIB

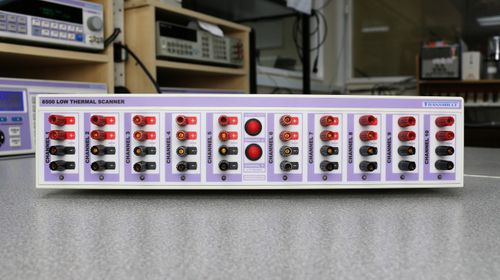

Автоматизация измерений с помощью сканера с низким тепловым эффектом 8500 позволяет создать полностью автоматизированную измерительную систему 10 каналов, привязанных к одному выходу на задней панели устройства 4-контактная схема Кельвина (2 контакта для напряжения, 2 — для тока) Максимальное напряжение 200 В Максимальный ток 1 А Тепловая ЭДС <150 нВ (типичное значение) Сопротивление переключения <0,2 Ом Автоматизация измерений с помощью низкотеплового сканера 8500 позволяет создать полностью автоматизированную измерительную систему. Использование сканера 8500 в сочетании с программным обеспечением ProGraph и мультиметром серии 8000 обеспечивает готовое решение для оценки стабильности источников напряжения и сопротивления. Каждый канал обеспечивает 4-проводную схему переключения с низким тепловым ЭДС (менее 150 нВ), что делает сканер 8500 идеальным для 4-проводных измерений сопротивления в целях термометрии и сравнения эталонных резисторов. Клеммы с ультранизким тепловым шумом диаметром 4 мм обеспечивают простоту подключения, поддерживая как стандартные 4-мм измерительные провода, так и соединения с помощью вилочных зажимов и оголенных проводов, что позволяет быстро перенастраивать систему автоматизации в зависимости от задачи. Благодаря выходу, расположенному на задней панели сканера, провода можно проложить эффективно и аккуратно, что упрощает постоянную установку. Особое внимание было уделено снижению напряжений ЭДС, генерируемых в результате нагрева. Внутренний самонагрев снижен практически до нуля за счет использования реле с фиксацией, не требующих тока после переключения в открытое или закрытое положение, а также за счет использования внешнего источника питания, благодаря чему любое рассеивание тепла происходит за пределами устройства. Для обеспечения максимальной тепловой эффективности использованы позолоченные клеммы из деоксидированной меди.
