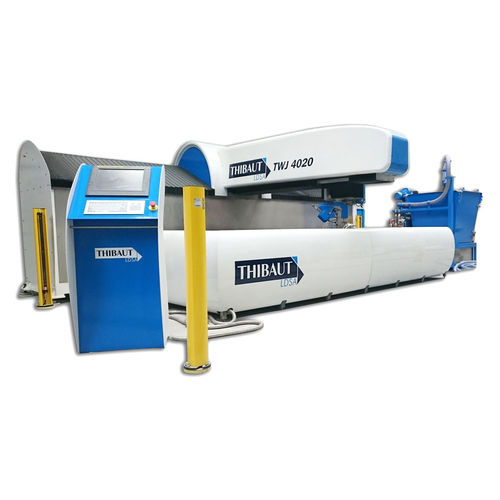

Система резки струей воды TWJ4020
для камнядля стекладля панелей

система резки струей воды
система резки струей воды
система резки струей воды
система резки струей воды
система резки струей воды
система резки струей воды
система резки струей воды
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
струей воды
Обрабатываемый материал
для камня, для стекла
Обработываемое изделие
для панелей
Тип управления
ЧПУ
Комбинированная функция
многофункциональная
Конструкция
3 оси, 5 осей
Другие характеристики
автоматическая, высокоточная, сверхточная
Ход Х

4 000 mm
(157 in)

Ход Y

2 000 mm
(79 in)

Скорость резки

МИН.: 0 m/s
(0 ft/s)

МАКС.: 900 m/s
(2 952,756 ft/s)

Рабочее давление

МИН.: 500 bar
(7 251,89 psi)

МАКС.: 4 150 bar
(60 190,66 psi)

Описание

ВЫСОКАЯ ТОЧНОСТЬ ВЫСОКОЕ ДАВЛЕНИЕ (ВАТЕРДЖЕТА). Станок гидроабразивной резки с высоким давлением до 4150 бар (опционально 6000 бар) созданным усиленным насосом. Вода под этим давлением устремляется через очень маленькое отверстие (сопло) через которое попадает в камеру, где к воде добавляется абразивный песок и со скоростью 900 м/сек (2е Скорости звука) через фокусирующую трубку устремляется в обрабатываемую заготовку струей диаметром менее 1 мм., что позволяет резать самые прочные материалы. РАБОЧАЯ ЗОНА БОЛЬШИХ РАЗМЕРОВ. Большая рабочая зона станка позволяющая обрабатывать заготовки 4000*2000 мм. Благодаря консольному типу станка доступ к рабочей зоне упрощен, погрузка/разгрузка слябов с 3х сторон. Рабочий стол станка составлен из оцинкованных вертикальных лезвий формы «S», рамки из нержавеющей стали и решеток на дне резервуара с водой (под рабочей зоной) для извлечения отходных материалов которые могли провалится между лезвиями. Уровень воды в резервуаре регулируется системой Балластов (быстро и экологично). Поднятия уровня воды чуть выше уровня обрабатываемой заготовки придает эффективности резу и значительно уменьшает уровень шума. АВТОМАТИЧЕСКАЯ СИСТЕМА, КОНТРОЛИРУЕМАЯ ЧИСЛОВЫМ УПРАВЛЕНИЕМ Числовое управление контролирует движение режущей головы следуя программе, вписанной в числовое управление или написанной на ПК. Программное обеспечение “T’Cut” идентично тому, которое используется на пильных центрах THIBAUT с ЧПУ.

ВИДЕО

Каталоги

TWJ 4020- TWJ  3317 [EN]
TWJ 4020- TWJ 3317 [EN]
12 Страницы
