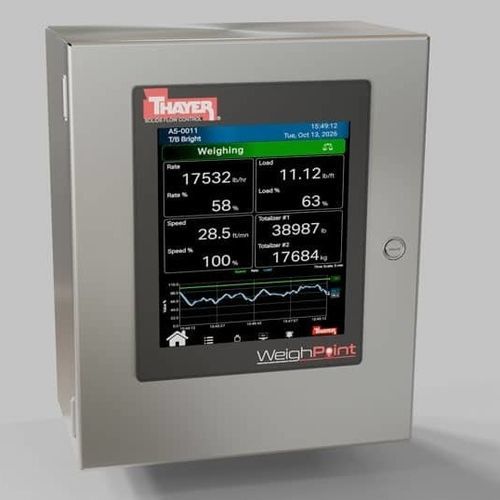

Цифровой весовой индикатор WeighPoint®

с графическим ЖК-индикаторомс сенсорным экраномвстраиваемый

Обзор продукта
WeighPoint® Integrator от Thayer Scale — это встраиваемый интегратор взвешивания с двойным процессором и 8-дюймовым цветным сенсорным HMI, разработанный для непрерывной работы в жестких промышленных условиях. Модульная конструкция обеспечивает гибкое планирование установки и удаленный доступ оператора через ПК или мобильное устройство. Варианты связи включают MODBUS/TCP, Ethernet/IP и Profinet. Полевой модуль весового датчика выполняет высокоразрешающую дискретизацию нагрузки и скорости и передает данные в основной модуль по CANBus для обеспечения высокой достоверности данных. Дизайн с двойным процессором разделяет задачи визуализации и функции управления в реальном времени для стабильной работы. Система предназначена для применения в системах взвешивания на конвейерах и ленточных весах и интегрируется с RF ленточными весами и весовыми питателями Thayer Scale для оптимальной точности взвешивания.

Инновационные возможности WeighPoint®

• Интуитивный графический 8-дюймовый сенсорный HMI для эффективной навигации и управления оператором
• Настраиваемые параметры отображения и отчётности, включая живые тренды для мониторинга процесса
• Архитектура с двойным процессором для повышенной отзывчивости и стабильности связи
• Современные процессорные и аппаратные решения для минимизации риска устаревания
• Расширенный набор собственных алгоритмов взвешивания и управления для точного измерения материалов
• Несколько конфигураций для поддержки предпочитаемых архитектур управления
• Разработан с учётом Industry 4.0, включая предиктивное обслуживание и облачную аналитику
• Расширенные возможности управления безопасностью

Ключевые конструктивные особенности WeighPoint® Integrator

• Модульные конфигурации для удовлетворения различных требований к установке
• Удобный интерфейс с доступом к библиотеке алгоритмов и функций Thayer Scale
• Яркий 8-дюймовый (203,2 мм) цветной сенсорный дисплей (1024 x 768, XGA) для высокой видимости
• Диапазон рабочих температур: -20 до 60 °C (хранение: -30 до 70 °C)
• 4 мм ламинированное безопасное стекло без Teflon™; возможно дооснащение антирефлексной защитной плёнкой пользователем
• Главный блок с двойным процессором разгружает управление в реальном времени на отдельное ядро при сохранении высокой производительности отображения
• Доступ к минимально демпфированным данным для оптимизации управления процессом
• Поддерживает до четырёх тензодатчиков (стрейн-гейдж или LVDT)
• Поддержка датчиков скорости: инкрементальный энкодер, зубчатое кольцо или акселерометр
• Полевой модуль весов обеспечивает высокоразрешающую дискретизацию нагрузки и скорости
• 24-битный A/D-преобразователь
• Операционная система реального времени
• Модули расширения для дополнительного I/O
• Несколько вариантов интерфейса fieldbus для интеграции в системы верхнего уровня
• Всплывающие подсказки параметров программирования для упрощения ввода в эксплуатацию
• Полные настраиваемые диагностические журналы и отчёты, включая автоматические системные записи и историю событий

Технические характеристики

• Наименование модели: WeighPoint® Integrator
• Дисплей: 8-дюймовый (203,2 мм) цветной сенсорный экран, 1024 x 768 (XGA)
• Безопасное стекло сенсорного экрана: 4 мм ламинированное, без Teflon™
• Рабочая температура: -20 °C до 60 °C (хранение: -30 °C до 70 °C)
• Процессор: главный блок с двойным процессором (отдельное ядро для управления в реальном времени)
• Дискретизация весов: полевой модуль весов с высокоразрешающей дискретизацией нагрузки и скорости
• Связь вес/главный: CANBus
• A/D-преобразование: 24-битный A/D-преобразователь
• Поддержка тензодатчиков: до 4 датчиков (стрейн-гейдж или LVDT)
• Поддержка датчиков скорости: инкрементальный энкодер, зубчатое кольцо или акселерометр
• Коммуникации: MODBUS/TCP, Ethernet/IP, Profinet (и другие опции fieldbus)
• ОС: операционная система реального времени
• Установка: панельное HMI; модульные конфигурации и модули расширения для дополнительного I/O
• Удалённый доступ: интерфейс оператора доступен через ПК или мобильное устройство
• Предназначение: взвешивание на конвейерах и ленточных весах; интеграция с RF ленточными весами и весовыми питателями Thayer Scale
