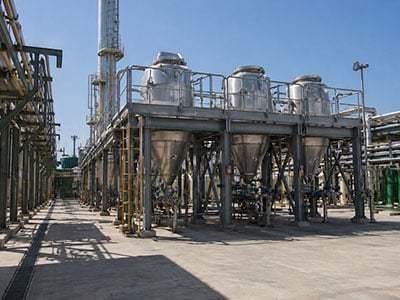

Бункерный активатор из нержавеющей стали Bridge Breaker®

Обзор продукта
Bridge Breaker от Thayer Scale — это устройство для обеспечения потока материалов, которое вибрирует только сам материал в сосуде и не передаёт вибрации на стенки сосуда. Оно обеспечивает надёжную выгрузку материалов, склонных к образованию мостов или слёживанию из-за уплотнения или когезии, восстанавливая равномерный поток материала из бункеров, воронок и шлюзов. Сетки устанавливаются внутри, а вибрация передаётся внешне установленным вибратором через изолированные крепления, поэтому стенки бункера остаются в значительной степени не затронутыми.

Ключевые преимущества

• Вибрирует материал, а не бункер — снижает нагрузку и повреждения стенок бункера или воронки.
• Очень тихая работа — меньше слышимого шума по сравнению с типичными вибраторами, постукивателями или воздушными решениями.
• Подходит для квадратных и круглых бункеров — настраивается для широкого диапазона размеров и форм бункеров, воронок и шлюзов.
• Простая установка на болтах — легко устанавливается на существующее оборудование с минимальными изменениями.
• Ниже затраты на покупку и установку — простые, лёгкие компоненты снижают первоначальные затраты и время установки.

Как это восстанавливает поток

• Материал перестаёт течь: материал может уплотняться и образовывать перемычку над выходным отверстием, препятствуя поступлению продукта к следующему оборудованию.
• Bridge Breaker активируется: устройство создаёт контролируемую вибрацию в области воронки, где возникает перемычка, встряхивая материал, а не стенки бункера.
• Арка материала разрушается: механическое воздействие ломает перемычку, разрыхляет материал и позволяет силе тяжести возобновить поток к выходу.
• Свободный поток: после разрушения перемычки материал равномерно поступает в оборудование на выходе, поддерживая стабильные подачи и улучшая дозирование или управление процессом.

Кому нужен Bridge Breaker®

• Материал остаётся в воронке при пустой работе дозатора
• Операторы физически ударяют по воронке, чтобы возобновить поток
• Непостоянные скорости подачи
• Частые засоры бункеров или воронок
• Внезапная разгрузка материала после задержки
• Плохая точность дозирования из-за нерегулярного потока
• Видимые вмятины или повреждения от ручных ударов
• Простоя из‑за зависаний материала

Типичные применения и материалы
Bridge Breaker обычно используется с сухими сыпучими материалами, склонными к уплотнению, образованию арок, образованию каналов или нестабильной разгрузке. Типичные материалы по применению включают:

• Активированный уголь
• Адипиновая кислота
• Алюминиевый порошок
• Аммонийная селитра
• Животный белок
• Биомасса
• Карбонат кальция
• Сажа
• Углеродная пыль
• Карбоксиметилцеллюлоза
• Целлюлозная пудра
• Цемент
• Керамическая смесь
• Мел
• Каолин
• Оксид меди (I)
• Диатомит
• Обезвоженная костная мука
• Сушёный лук
• Сухая поваренная соль
• Стекловолокно
• Огнеупорная глина
• Мука
• Формовочный песок
• Зерно
• Графит
• Молотый оксид алюминия
• Молотый солод
• Гипс
• Растворимый кофе
• Оксид железа
• Пирит
• Известь
• Известковая пыль
• Солод
• Меламин
• Сухое молоко
• Овёс
• Арахис
• Корма для животных
• Пластиковый порошок
• Пластмассовая смола
• Полиэтиленовые хлопья
• Полипропилен
• Поташ
• Картофельный крахмал
• Шоколадный порошок
• Приллы (гранулы)
• Протеиновый порошок
• PTFE
• ПВХ регранулят
• Смола
• Резина
• Ржаная мука
• Опилки
• Кремнезём
• Мыльный порошок
• Карбонат натрия
• Гидрокарбонат натрия
• Силикат натрия
• Пивной жмых (spent grain)
• Крахмал
• Сахар
• Сера
• Суперфосфат
• Табак
• Овощи
• Влажное кукурузное волокно
• Цельная кукуруза
• Волластонит
• Щепа
• Цеолит
• Стеарат цинка

Детали конструкции
Bridge Breaker изготовлен из декорированного металла (expanded metal) или сеток из прутков и разработан для соответствия индивидуальным конфигурациям бункеров. Сетки доступны в трёх вариантах: треугольные, прямоугольные и ромбовидные, чтобы обеспечить выравнивание со стенками бункера и максимальную передачу вибрации. Сетки устанавливаются внутри, параллельно стенкам бункера, а внешний вибратор передаёт быстрое вибрирование на сетки через изолированные болты, проходящие через вибрационные опоры. Эти опоры позволяют сетке свободно вибрировать, не передавая движение на стенки бункера, что уменьшает усталость сварных швов и слышимый шум. Сетки размещаются в критических местах, где обычно происходит образование мостов или арок, и непрерывная работа при выгрузке предотвращает образование мостов. Направление вибрации параллельно боковым сторонам бункера, поэтому материал не уплотняется. Настраиваемые секции сетки адаптируются к плоским или коническим поверхностям. Сборки сетки могут покрывать площади до десяти квадратных футов в зависимости от материала и конфигурации бункера; количество требуемых сеток зависит от размера воронки и сложности материала.

Краткие примеры (кейс‑стади)

• Устранение мостов в хранении пивного жмыха: три блока Bridge Breaker устранили мостообразование в 33-тонном бункере, восстановив стабильный свободный поток без повреждения оборудования.
• Восстановление потока при обработке древесностружечных плит: шесть блоков, связаны с шнековым дозатором, устранили мостообразование лёгкого, пушистого материала и обеспечили синхронизированную подачу.
• Стабилизация потока в больших силосах для ПВХ: две единицы с регулируемой амплитудой обеспечили непрерывный равномерный поток в силосе диаметром 21 ft × высотой 70 ft.
• Своевременная выгрузка оксида алюминия: две установки, расположенные на 180°, обеспечили полную выгрузку в требуемые циклы, сохраняя тихую работу.
• Улучшение потока угля в коксохимических операциях: две установки в наклонных стенках воронки обеспечили своевременную полную выгрузку влажного угля и сократили ручные вмешательства.
• Увеличение пропускной способности при обработке смолы ПВХ: одна установка с выносом в горловину экструдерного устройства удвоила поток материала и улучшила диспергацию.

Характеристики / Технические данные

• Название модели: Bridge Breaker®
• Типы сеток: треугольные, прямоугольные, ромбовидные
• Материал сетки: expanded metal или прутковые сетки
• Крепление: сетки установлены внутри, вибратор установлен снаружи
• Изоляция вибрации: болты проходят через виброопоры, чтобы предотвратить передачу на стенки бункера
• Направление движения: вибрация параллельно стенкам (не уплотняет материал)
• Установка: крепление на болтах к бункеру с минимальными изменениями
• Адаптивность: подходит для квадратных или круглых бункеров, плоских или конических поверхностей; настраивается под любую форму/размер
• Площадь покрытия сборки сетки: до десяти квадратных футов на сборку (в зависимости от применения)
• Режим работы: непрерывная или синхронная работа для предотвращения мостообразования
• Акустика: крайне тихая по сравнению с типичными вибраторами/ударниками
• Основное применение: сухие сыпучие материалы, склонные к уплотнению, образованию арок, ratholing или нестабильной разгрузке
