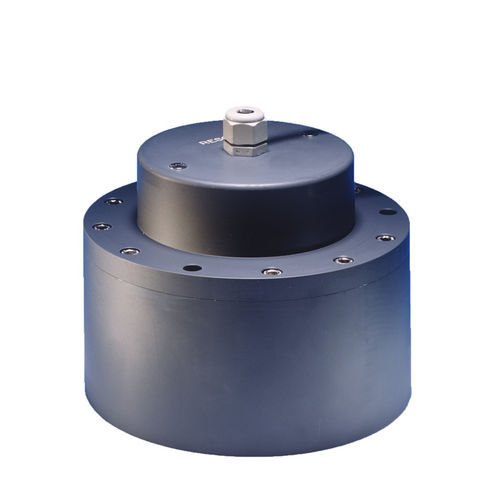

Модель TC2122 - это двухчастотный преобразователь 33 кГц и 200 кГц, идеально подходящий для навигационных и гидрографических эхолотов. Преобразователь имеет превосходные пьезокерамические элементы, которые обеспечат высочайшую надежность и качество эхолотирования. Преобразователь подходит к корпусам Teledyne RESON SW 60/28/6029 и стальным корпусам Teledyne RESON
- Узкие лучи
- Высокие акустические характеристики
- Компактная конструкция
- Совместим с корпусами Teledyne RESON SW60/28/6029.
- Электрическая совместимость с большинством эхолотов 33 кГц и 200 кГц.
Резонансная частота: 33кГц ±2кГц 200кГц ±5кГц
Чувствительность передачи: 168 дБ ± 3 дБ при 33 кГц 174 дБ ± 3 дБ при 200 кГц (ре 1 мкПа/В на расстоянии 1 м)
Чувствительность приема: -177дБ ±3дБ на 33КГц -187дБ ±3дБ на 200КГц (re 1µPa/V)
Импеданс: 80 Ом ± 24 Ом при 33 кГц и 200 кГц
Ширина луча: 22°±2° при 33КГц 9,5°±1° при 200КГц
Форма луча: Коническая
Максимальная входная мощность: 1000 Вт при 33 кГц 450 Вт при 200 кГц (при рабочем цикле 1%)
Рабочая глубина: 30м
Глубина выживания: 50 м
Диапазон рабочих температур: от -2°C до +35°C
Диапазон температур хранения: от -30°C до +50°C
Вес в воздухе, с кабелем: 5 кг
Корпус: ПВХ
Кабель (длина и тип)
33м FALMAT Тип FM088095-7, 4x1 (2 x витая пара) PUR Jacket,
ВОДЯНОЙ БЛОК, кевларовая оплетка 800 фунтов прочность на разрыв (O.D. 11 мм) - косичка
---
