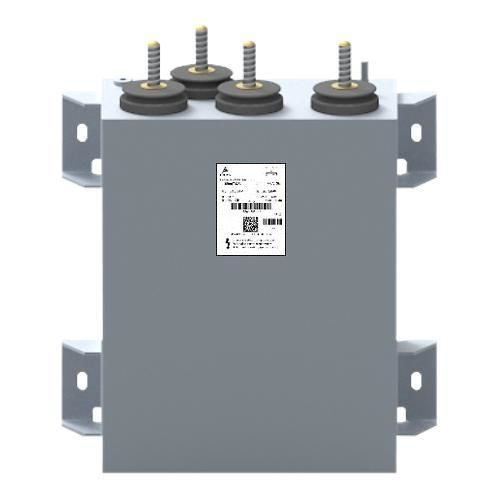

Конденсатор из полимера MKK HP

модульинкапсулированныйдля фильтрации

Описание продукта
В условиях роста требований к качеству электроэнергии компания TDK разрабатывает решения для фильтрации в сети переменного тока. Эти модульные конденсаторы доступны в одно- и трёхфазных исполнениях с различными конфигурациями выводов и электрическими параметрами. Индивидуальная конструкция обеспечивает компактную компоновку и надёжность, адаптированную под ограничения системы. В режиме фильтрации AC конденсаторы подавляют гармонические искажения и управляют реактивной мощностью, улучшая качество энергии и устойчивость системы.

Характеристики

• Диапазон ёмкости: 3 × 200 до 3 × 3000 мкФ (примеры); доступны другие диапазоны (напр., 35–1435 мкФ для B25615A)
• Номинальное напряжение: 230–690 В AC
• Различные конфигурации выводов
• Температура горячей точки до +85 °C
• Заполнение полиуретановой смолой (сухая технология)
• Корпус из нержавеющей стали
• Технология плоской намотки
• Стандарты: IEC 61071, IEC 61881-1

Преимущества

• Полностью настраиваемые механические и электрические решения для интеграции в систему
• Компактные фильтрующие решения для ограниченных монтажных пространств
• Ожидаемый срок службы до 200 000 часов при +85 °C в горячей точке
• Совместимость с устройствами с прессовым выключателем
• Конструкции, рассчитанные на агрессивные условия эксплуатации
• ANSYS™ моделирование доступно по запросу

Области применения

• Локомотивы и электропоезда (EMU)
• Промышленные приводы средней напряжённости (MV)

Техническая документация (выборка)
Тип | Применение | Исполнение | Фазы | Номинальная ёмкость (µF)
B25615A | AC фильтрация, общее назначение | MKK AC | 3 | 35 - 1435
B25610 | AC фильтрация | MKK HP | 3 | 200 - 3000

Технические характеристики

• Упомянутые серии/типы: MKK HP, MKK AC, B25610, B25615A
• Примеры ёмкости: 35 – 1435 мкФ (B25615A); 200 – 3000 мкФ (B25610)
• Номинальное напряжение (AC): 230 – 690 В AC (общий диапазон); другие значения RMS/пик доступны
• Число фаз: типичные модульные трёхфазные варианты
• Температурный режим горячей точки: до +85 °C
• Заполнение/инкапсуляция: полиуретановая смола (сухая технология)
• Материал корпуса: нержавеющая сталь
• Намотка: плоская намотка
• Соответствующие стандарты: IEC 61071, IEC 61881-1
• Варианты конструкции: полностью настраиваемые механические и электрические решения для компактных фильтрующих модулей
• Ожидаемый ресурс: до 200 000 часов при +85 °C (горячая точка)
• Совместимость: устройства с прессовым выключателем; конструкции для агрессивных условий эксплуатации
