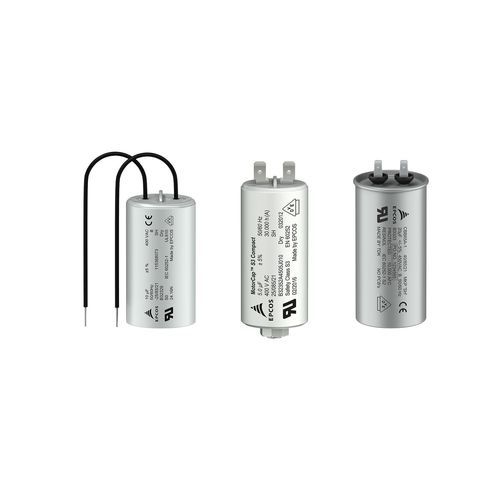

Пленочный конденсатор B3232 series

с полипропиленовой пленкойцилиндрическийпеременный ток

Обзор
AC плёночные конденсаторы для функций запуска (motor-start) и работы (motor-run) асинхронных двигателей. Классы безопасности S0, S2 и S3 по IEC 60252-1 с одобрениями UL, VDE, TÜV, CQC, ISI и JIS. Номинальные напряжения от 250 V AC до 480 V AC в зависимости от типа. Максимальная рабочая температура до +100 °C для указанных серий.

Особенности

• Полный ассортимент для классов безопасности S0, S2 и S3
• Конструкции, соответствующие IEC 60252-1 и вариантам UL 810
• Рабочая температура до +100 °C
• Варианты срока службы до класса A (30 000 ч) для выбранных типов

Преимущества для заказчика
Экономия

• Меньшие габариты благодаря тонкоплёночной полипропиленовой технологии
• Бóльшая плотность упаковки для экономии места в сборках
• Меньше замен благодаря увеличенному ресурсу

Электрические

• Длительный срок службы на базе передовой полипропиленовой плёнки
• Самовосстанавливающийся диэлектрик для надёжности при переменном напряжении

Механические

• Очень компактные конструкции в алюминиевых или пластиковых корпусах
• Различные варианты выводов: Fast-on, изолированный провод, двужильный кабель
• Варианты крепления: клипса, болт M8 и др.

Экология

• Без свинца, соответствует RoHS
• Производство на экологически ответственным площадках

Технические паспорта (выборка)
Номинальное напряжение (V AC) | Класс безопасности IEC 60252-1 | Одобрение | Признание UL 810 | Ресурс (ч) | Тип
250, 400 | S0 | UL, VDE | construction only | 10000 | B32329B/C
250, 400 | S0 | UL, VDE | construction only | 10000 | B32321B/C, B32323B/C
250 - 480 | S0 | VDE | — | 3000, 10000 | B32328A
250 - 480 | S0 | VDE | — | 3000, 10000 | B32320B/C, B32322B/C
400 | S3 | VDE | component | 10000 | B32355C
450 | S2 | UL, VDE | component | 30000 | B33335B6
450 | S2 | UL, VDE | component | 30000 | B33331B6
450 | S2 | UL, VDE | component | 10000 | B33331I6
450 | S2 | TÜV, UL | component | 10000 | B32335I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32333I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32330I6
400 / 450 | S3 | UL, VDE | component | 30000 | B32356B
400 / 450 | S3 | UL, VDE | component | 30000 | B32355A
400 / 450 | S3 | UL, VDE | component | 30000 | B32350A, B32352A

Применение (примеры)

• Бытовая техника: стиральные машины, сушильные машины, холодильники
• Компрессоры, насосы, вентиляторы и общие моторные приводы

Технические характеристики

• Классы безопасности: S0, S2, S3 (по IEC 60252-1)
• Номинальные напряжения: 250 V AC, 400 V AC, 450 V AC, до 480 V AC (в зависимости от типа)
• Максимальная рабочая температура: до +100 °C (IEC 60252-1)
• Одобрения: UL, VDE, TÜV, CQC, ISI, JIS, CE (в зависимости от типа)
• Срок службы: до класса A (30 000 ч) для выбранных типов; другие значения 3 000 ч, 10 000 ч, 30 000 ч
• Конструкция: алюминиевый корпус, пластиковый корпус, с болтом, с фиксирующей клипсой, смола сверху
• Выводы: Fast-on, изолированный медный провод, двужильный кабель
• Крепление: клипса, M8 и др.
• Электрические: полипропиленовая плёнка, самовосстанавливающийся диэлектрик
• Экологическое: без свинца (соответствует RoHS)
