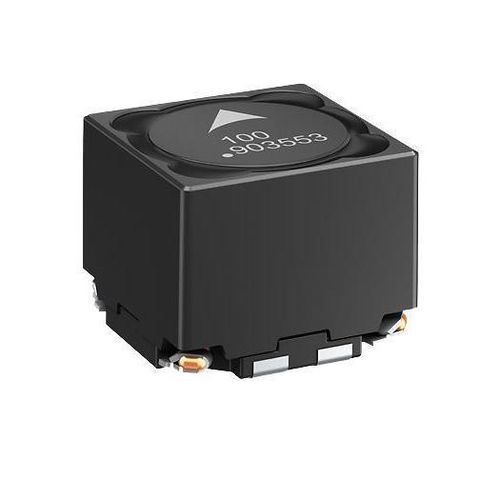

Магнитная катушка индуктивности B82464D6

постоянный токэлектрически изолированнаяс постоянным током

Введение
Двойные сопряжённые дросели применяются в неразвязанных топологиях DC/DC-преобразователей, в качестве накопительных дросселей или трансформаторов в flyback-преобразователях, а также как помехоподавляющие дроссели в силовых линиях. Серии обеспечивают коэффициенты связи до 99% и функциональную изоляцию между обмотками до 500 В.

Ключевые характеристики

• Номинальные токи до 7,05 A
• Ток насыщения до 16,1 A (в зависимости от серии)
• Очень низкие значения RDC — до 0,018 Ω
• Коэффициент связи до 99%
• Функциональное напряжение изоляции между обмотками до 500 V
• Максимальная рабочая температура до 150 °C

Конструкция

• Плотная магнитная связь двух обмоток
• Соединения обмоток лазерной сваркой
• Конструкция, оптимизированная для механической и термической надёжности

Гибкие варианты использования

• Применение как трансформатор 1:1
• Два одиночных дросселя, соединённых последовательно или параллельно
• Применения в помехоподавлении и дифференциальных цепях в многофазных преобразователях

Обзор доступных размеров корпусов и электрических диапазонов
Корпус (mm)

• 12,5 x 12,5 x 10,5
• 12,5 x 12,5 x 8,5
• 10,4 x 10,4 x 6,3
• 7,3 x 7,3 x 4,8

Диапазоны индуктивности (µH) по размеру

• 3,9 – 47 µH
• 2,0 – 100 µH
• 2,2 – 47 µH
• 2,2 – 47 µH

Диапазоны тока насыщения (A) по размеру

• 4,7 – 16,1 A
• 2,2 – 15 A
• 1,71 – 6,17 A
• 1,1 – 5,6 A

Часто задаваемые вопросы (выборка)
Что такое сопряжённый дроссель?
Сопряжённый дроссель имеет две обмотки на общем магнитном сердечнике, так что L1 и L2 магнитно связаны; энергия, накопленная в сердечнике, может передаваться между обмотками. Эффективность магнитной связи описывается коэффициентом связи k.

Как определяется коэффициент связи?
Коэффициент связи k характеризует эффективность магнитной связи между обмотками и вычисляется по индуктивностям отдельных и комбинированных обмоток (точная формула — в технических примечаниях производителя).

В чём преимущество сопряжённого дросселя?
При плотной связи ток пульсации распределяется между обмотками, что позволяет уменьшить требуемую индуктивность для каждой обмотки. Использование двойного дросселя вместо двух отдельных может снизить количество компонентов и сэкономить место на плате.

Топологии DC/DC (примеры применения)
SEPIC
Подходит для батарейных и автомобильных применений, где выход может быть выше или ниже входа; сопряжённые дроссели уменьшают ток пульсации и потери в сердечнике.

ZETA
ZETA-преобразователи обеспечивают непрерывный выходной ток с низким пульсом; неразвязанные, как правило реализуются с одним buck-контроллером.

CuK
CuK-топологии дают инвертированный или регулируемый выход с непрерывным током и низким пульсом; неразвязаны от входа.

Flyback
Применяются как накопительный дроссель или трансформатор в flyback; при необходимости обеспечивают функциональную изоляцию до 500 V. Flyback-схемы требуют тщательной EMC-фильтрации из-за пиков напряжений при переключении.

Multi-Output Buck
Сопряжённые дроссели позволяют получать вспомогательные или вторичные выходы от одного buck-регулятора, уменьшая сложность схемы, стоимость и занимаемую плату.

Технические характеристики

• Коэффициент связи: до 99%
• Функциональное напряжение изоляции между обмотками: до 500 V
• Диапазоны индуктивности: 2,0 µH – 100 µH (в зависимости от серии)
• Ток насыщения (тип.): до 16,1 A (в зависимости от серии)
• Номинальные токи (тип.): до 7,05 A
• Постоянное сопротивление (RDC): до 0,018 Ω
• Максимальная рабочая температура: до 150 °C
• Варианты конструкции: магнитно экранированный, экранированный и сопряжённый
• Механические особенности: обмотки, сваренные лазером; механическая и тепловая надёжность
