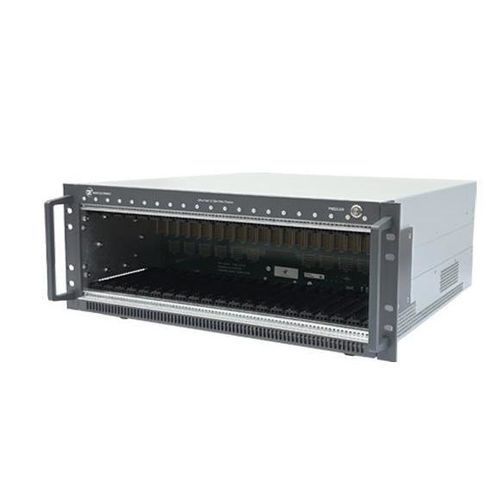

Встроенный крейт PXE21100

для монтажа в стойку19 дюймов4U

Обзор
PXE21100 — это 4U 19in PXIe корпус с 21 слотами PXIe Gen4, предназначенный для систем измерений высокой плотности и высокой пропускной способности. Поддерживает AWG семейства Tabor Proteus, усилители PXIe RF серии TE3xxx и другие модули, совместимые с PXIe. Корпус стандартно включает встроенный контроллер Intel i5-13500E с SSD 128GB, выход DisplayPort, USB-интерфейсы, USB-C и 2.5Gb Ethernet. Встроенный ПК может быть обновлен до i9-13900E, до 256GB оперативной памяти и до 960GB SSD.

Ключевые особенности

• 21 слот PXIe в форм-факторе 19in 4U для максимальной плотности в стойке
• PCIe Gen4 backplane для максимальной пропускной способности между модулями
• Встроенный контроллер: i5-13500E в стандартной комплектации; возможна модернизация до i9-13900E
• Синхронизация нескольких корпусов с помощью контроллера PXE21106 Mesh для фазово-коherentных систем
• Умное управление вентиляторами и мониторинг состояния корпуса для надежной работы
• Высокоскоростная связь: 2.5GbE, задний RJ45, 3 x USB 2.0 Type A, 1 x USB 3.2 Gen1 Type A

Функции

• Форм-фактор: 4U, 19in — 438.8 mm x 176.0 mm x 449.5 mm
• Встроенный контроллер: Intel i5-13500E (стандарт); оперативная память 16GB (можно увеличить до 256GB); SSD 128GB (можно увеличить до 960GB)
• Backplane: PCIe Gen4, 21 используемых PXIe слотов
• Масштабирование на несколько корпусов: подключение и синхронизация нескольких корпусов; PXE21106 синхронизирует до 6 корпусов — для больших систем используйте несколько модулей

Информация для заказа
Model | Description
PXE21100 | 21-слотовый PXIe корпус

Опции
Name | Description
COMP | Обновление до i9-13900E, 256GB RAM и 960GB SSD

Аксессуары
Name | Description
PXE21106 | Блок синхронизации Multi-Channel Mesh

Технические характеристики

• Тип корпуса: PXIe, 4U, 19in
• Слоты: 21 используемых PXIe Gen4 слотов (PCIe Gen4 backplane)
• Встроенный ПК (стандарт): Intel i5-13500E, 16GB RAM, 128GB SSD; опции обновления до i9-13900E, до 256GB RAM, до 960GB SSD
• Подключение: DisplayPort, фронт/зад USB для мыши и клавиатуры, USB-C управление, задний RJ45 2.5Gb Ethernet
• Задние интерфейсы: 3 x USB 2.0 Type A, 1 x USB 3.2 Gen1 Type A, RJ45
• Охлаждение и мониторинг: интеллектуальное управление вентиляторами и мониторинг состояния корпуса
• Синхронизация нескольких корпусов: PXE21106 Mesh контроллер — синхронизирует до 6 корпусов; для больших систем можно использовать несколько PXE21106
• Сценарии использования: поддерживает Proteus AWG, TE3xxx PXIe RF усилители и другие модули, совместимые с PXIe, для высокоплотных и высокоскоростных измерительных приложений
