Измерительная система функциональная защита LPR®-SAFE

расстояниярадарполуавтоматическая

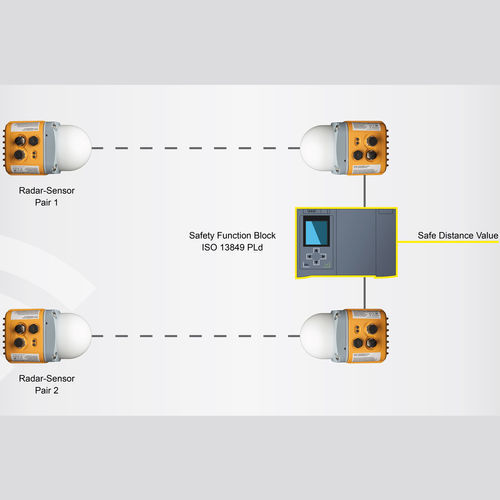

LPR®-SAFE - это система для безопасного измерения расстояния, соответствующая стандарту функциональной безопасности EN ISO 13849 PLd. Она подходит, например, для полуавтоматических и автоматических крановых установок или железнодорожных транспортных средств. LPR®-SAFE состоит из радарных датчиков измерения расстояния серии LPR®-1DHP-291 (60 ГГц) или LPR®-1D24 (24 ГГц), которые вместе с сертифицированным функциональным блоком (EN ISO 13849 PLd) на отказоустойчивом ПЛК Siemens обеспечивают точное, функционально безопасное измерение расстояния. Для этого устанавливаются две резервные измерительные секции с двумя датчиками одного типа каждая. Обе измерительные секции работают в режиме резервного вторичного радара, обеспечивая измерение только для соответствующего сконфигурированного блока партнера. Каждая из двух резервных измерительных секций выдает значения расстояния, которые передаются в отказоустойчивый ПЛК, где измеренные расстояния сравниваются в сертифицированном функциональном блоке (EN ISO 13849 PLd). Измеренные значения могут считываться и сравниваться как с одной, так и с обеих сторон измерительной секции с собственным ПЛК на каждой стороне. Если отклонение измеренных расстояний на обоих участках находится в пределах допустимых отклонений, измеренные значения помечаются как безопасные. Если нет, измерение помечается как небезопасное, и на стороне (крановой) системы могут быть инициированы соответствующие действия. В зависимости от типа используемого датчика возможны различные диапазоны и точность. Области применения: - Определение положения - Измерение расстояния - Предотвращение столкновений - Индивидуальные решения
