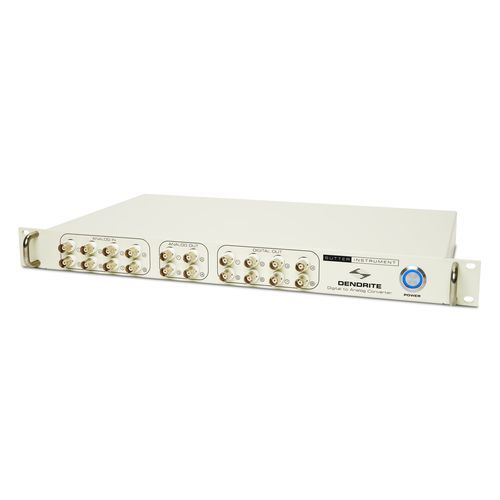

Усилитель сигнала Dendrite™

сборааналоговыйцифровой

Традиционная архитектура электрофизиологической системы представляет собой трехуровневую структуру, состоящую из усилителя, компьютерного интерфейса и программного обеспечения для сбора данных. Системы усилителей для патч-клампов компании Sutter Instrument, семейство IPA® и системы усилителей dPatch® объединяют эти три уровня в удобные, полностью интегрированные пакеты, включающие набирающее популярность программное обеспечение для сбора, управления и анализа данных SutterPatch®. Система Dendrite™ отвечает потребностям клиентов, которые хотят объединить существующий усилитель с функциональностью программного обеспечения SutterPatch. Имея восемь аналоговых входных сигналов, четыре аналоговых выходных линии и восемь цифровых выходов с частотой дискретизации до 50 кГц, система Dendrite охватывает большинство электрофизиологических приложений. Независимые 16-битные A-D и D-A преобразователи представляют собой современную технологию, которая позволяет избежать перекрестных помех и обеспечивает достаточное разрешение практически для всех сценариев использования. Линии входа и выхода триггера обеспечивают координацию с другим оборудованием. Подключение к компьютеру осуществляется через высокоскоростное соединение USB 2.0, а установка драйверов и программного обеспечения SutterPatch обычно занимает несколько минут. Система Dendrite принимает входные сигналы от большинства патч-клампов и других электрофизиологических усилителей, которые соответствуют общепринятому стандарту +/-10 В диапазона сигналов. Она также управляет усилителями и периферийными устройствами, которые принимают аналоговые или цифровые сигналы в соответствии с общими стандартами.
