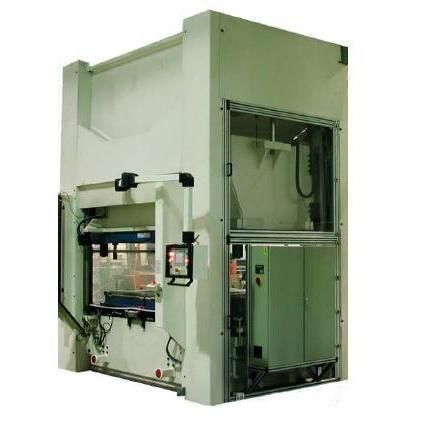

Машина термоформовки, вырубки и укладки в штабели для пластиковой пластины VFS

с подачей в рулонахдля пластинавтоматическая

Обзор продукта Машина термоформования модель VFS, разработанная и изготовленная SUTEAU-ANVER, представляет собой гидравлический балочный пресс для термоформования и резки неметаллических материалов. Обрабатывает гибкие или полу-жёсткие материалы из рулонов или листов и рассчитана на серийное производство; доступны опции подачи и вывода материала для интеграции в линию. Произведено во Франции.

Конструкция и принцип работы Рама состоит из фиксированного нижнего стола и верхней подвижной балки, собранных на четырёх вертикальных стойках. Центральный гидроцилиндр обеспечивает подъём и опускание балки. Направление балки осуществляется в четырёх углах при помощи целороновых опор. Усилие реза симметрично относительно центральной зоны реза. Нижняя точка реза задаётся четырьмя механическими упорами; упоры автоматически настраиваются по высоте штампа в ходе установки с помощью мотор‑редуктора и электронного регулятора скорости. После автоматической настройки точку реза можно скорректировать с экрана управления с точностью 0,01 мм. По желанию доступна система воздушного орошения для снижения загрязнения верхней части упоров.

Безопасность и регулировки Положение верхнего упора (зазор между верхом материала и лезвиями) регулируется в любой момент с экрана оператора. Обратная связь по положению обеспечивает линейный потенциометр с точностью ±5 мм. Для безопасности оператора при работах под подвижной балкой предусмотрена гидравлическая блокировка балки в верхнем положении; блокировка включается автоматически при остановке машины или смене штампа.

Ключевые характеристики

• Сварная механическая рама: фиксированный стол и верхняя балка на вертикальных стойках для структурной устойчивости.
• Симметричное усилие реза: обеспечивает точные и воспроизводимые резы по площади штампа.
• Продвинутая HMI: интерфейс с мультиязычной поддержкой и хранением до 999 производственных программ.
• Высокая производительность: до 18 резов в минуту в зависимости от конфигурации и штампа.
• Возможности интеграции: опции подачи/вывода и автоматизации для соответствия производственным требованиям.
• Происхождение: произведено во Франции.

Коммерческие преимущества

• Универсальность: обрабатывает листы или рулоны, одно- или многослойные, гибкие или полу‑жёсткие материалы.
• Удобство обслуживания: доступность запасных частей для упрощения техобслуживания и сокращения простоя.
• Масштабируемость: конфигурации и опции позволяют адаптировать машину к изменяющимся производственным требованиям.

Доступные опции

• VFS STANDARD (стандартная комплектация)
• Устройство охлаждения масла
• Гидравлическое зажимание штампа сверху и снизу

Технические характеристики

• Электропитание: 400 В трифазный + нейтраль + заземление, 50 Гц
• Мощность: 12 кВт до 40 кВт в зависимости от версии
• Пневматическое снабжение: сухой воздух, 6 бар
• Ширина рабочего стола: по требованию
• Глубина рабочего стола: по требованию
• Сила закрытия: 100 тонн до 500 тонн
• Время поддержания давления: регулируется от 1 до 250 с
• Допуск на плоскостность: ±0,1 мм/м (нижняя плита фиксирована, верхняя подвижна)
• Скорость быстрого опускания: регулируется от 50 до 270 мм/с
• Скорость медленного опускания: регулируется от 5 до 20 мм/с
• Скорость открытия: регулируется от 50 до 270 мм/с
• Регулируемый ход: 20 до 1000 мм (другие ходы по запросу)
• Просвет между столом и балкой (без штампа): 1000 мм (другие просветы по запросу)
• Высота рабочей поверхности: 800 мм
